Beschreibung

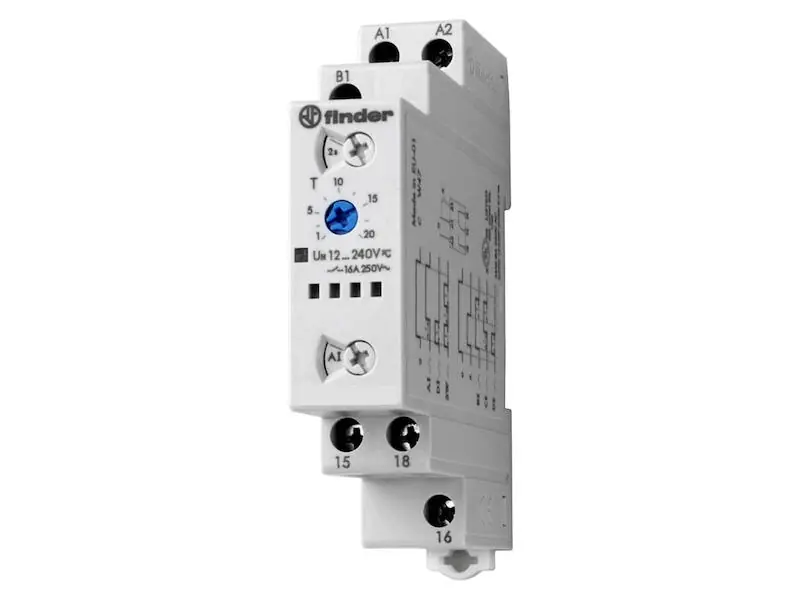

Multifunktions-Zeitrelais 12-240V AC/DC 1W 16A
Elektronische Zeitrelais mit 6 einstellbaren Funktionen
-
Zeitrelais mit Multifunktion mit 6 Ablauffunktionen bzw. 6 Zeitfunktionen wie:
-
Einstellpostion = Funktion :
-
( AI ) = Ansprechverzögerung
-
( DI ) = Einschaltwischer
-
( SW ) = Impulsrelais (Blinker) symmetrisch, impulsbeginnend
-
( BE ) = Rückfallverzögerung
-
( CE ) = Ansprech-/Rückfallverzögerung
-
( DI ) = Einschaltwischer
-
( DE ) = Impulsumformer ( Einschaltwischer )
-
Funktion siehe auch weitere Bilder !
-
Stromversorgung AC oder DC
-
Multispannung von 12V..24V..240V AC/DC
-
Sechs überlappende Zeitbereiche von 0,1s bis 20h einstellbar
-
Einstell- und Bedienelemente mit Schraubendreher einstellbar
-
für 35mm-DIN-Schiene (EN50022)
-
Relaisschutzart IP20
Technische Daten:
-
Kontaktart: 1x Wechsler (Potentialfrei)
-
Kontaktmaterial: AgCdO
-
Nennschaltstrom: 16A Schaltstrom, max.: 30A
-
Schaltspannung, max.: 400V AC
-
Schaltleistung, max.: 4000VA
-
Wiederbereitschaftsdauer: 50ms
-
Lebensdauer elektrisch: 100×103 Zyklen
-
Betriebstemperaturbereich: -10…+50°C
-
Abmessungen: L: 88,8mm B:17,5mm H:60,8mm
Weitere Informationen:
-
Ausführung des elektrischen Anschlusses : Schraubanschluss
-
Funktion ansprechverzögert ja
-
Funktion rückfallverzögert ja
-
Funktion einschaltwischend ja
-
Funktion ausschaltwischend nein
-
Funktion Stern/Dreieck nein
-
Funktion Impulsformend ja
-
Funktion blinkend mit Pause beginnend, Festzeit nein
-
Funktion blinkend mit Impuls beginnend, Festzeit ja
-
Funktion taktend mit Pause beginnend, variabel nein
-
Funktion taktend mit Impuls beginnend, variabel nein
-
Mit Stecksockel nein
-
Fernbedienung möglich nein
-
Geeignet als Fernbedienung nein
-
Aufsteckbar auf Schütz nein
-
Bemessungssteuerspeisespannung Us bei AC 50 Hz 12V bis 240V
-
Bemessungssteuerspeisespannung Us bei AC 60 Hz 12V bis 240V
-
Bemessungssteuerspeisespannung Us bei DC 12V bis 240V
-
Spannungsart zur Betätigung AC/DC
-
Nennstrom Kontakt bis 16A
-
Zeitbereich 0,1 bis 86.400 sek
-
Anzahl der Ausgänge, unverzögert, Öffner 0
-
Anzahl der Ausgänge, unverzögert, Schließer 0
-
Anzahl der Ausgänge, unverzögert, Wechsler 0
-
Anzahl der Ausgänge, verzögert, Öffner 0
-
Anzahl der Ausgänge, verzögert, Schließer 0
-
Anzahl der Ausgänge, verzögert, Wechsler 1
-
Ausgänge, umschaltbar verzögert/unverzögert nein
-
Mit Halbleiterausgang nein
-
Geeignet für Hutschienenmontage ja
-
Geeignet für Frontmontage nein
-
Abmessungen: Breite 17,5 mm / Höhe 88,8 mm / Tiefe 60,8 mm
