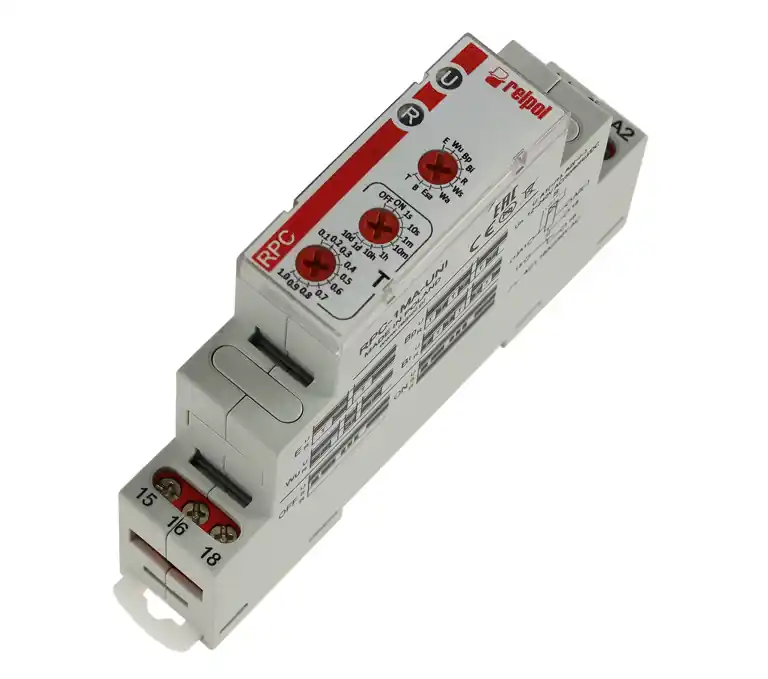

Zeitrelais mit 10-Funktionen 1sek-240h 12V 24V 48V 115V 230V Sofort Bestellen

Universal Zeitrelais mit 10-Funktionen einstellbar, für universelle Anwendung aller Art

• Multifunktions-Zeitrelais Einsatz z.B. 12V 24V 48V 230V ( DC oder AC )

• auch als KFZ Relais oder Caravan Zeitrelais verwendbar da auch 12V oder 24V tauglich !

• Einschaltverzögert, Rückfallverzögert mit Steuereingang


• Einschaltwischend mit Steuereingang

• Ausschaltwischend mit Steuereingang


• Einschaltverzögert mit Steuereingang

• Einschaltwischend mit Steuereingang


• Einschaltwischend Spannungsgesteuert Intervall

• Blinker mit Pause beginnend ( auch einstellbar ) Zeit dann einstellbar


• Zustandsanzeige über 2x LED

Zeitrelais mit Steuereingang / Professionelles analoges Zeitrelais zur Steuerung von z.B. Beleuchtung in Heizungs- oder Lüftersteuerung, Steuerungsbau allgemein usw. Für universelle Anwendung aller Art

Technische Daten:

• Multifunktionales Zeitrelais (10-Zeitfunktionen und 8-Zeitbereiche 0,1SEkunde bis 240-Stunden )

• 10 Arten von Zeitfunktionen über Drehregler

• Funktionen über Drehsteller mit Beschriftung : E, Wu, Bp, Bi, R, Ws, Wa, Esa, B, T

• E – Schaltung mit Verzug

• Wu – Einschalten bei der eingestellten Zeit

• Bp – Symmetrische zyklische Arbeit, die mit der Pause beginnt.

• Bi – Symmetrische zyklische Arbeit, die mit dem Einschalten beginnt

• R – Verspätung der Ausschaltung gesteuert über den S-Kontakt

• Ws – einmalige Einschalten bei der eingestellten Zeit, die das Schließen des Steuerungskontakts S hervorruft

• Wa – Einschalten bei der eingestellten Zeit, die das Öffnen des Steuerungskontakts S hervorruf

• Esa – Verspätung der Einschaltung gesteuert über den S-Kontakt

• B – zyklische Arbeit gesteuert über das Schließen des Steuerungskontakts S

• T – Generierung des Impulses 0,5 s nach dem Ablauf der Zeit T.

• Insgesamt 3 Drehregler

• 1 = Funktion ( 1…10 )

• 2 = Einstellung des Zeitbereichs ( ON-OFF, 1s, 10s, 1m, 10m, 1h, 10h, 1Tag ( 24h), 10Tage ( 240h))

• 3 = Drehregler der feineinstelung der Zeiteinstellung ( 0,1/0,2/…..0,8/0,9/1,0)

• Zeitbereich einstellbar von 1-Sekunde bis 10Tage ( 240h)

• 3 Klemmen für Eingang ( A1 / A2 = Stromversorgung 12V…24V…230V / S = Steuereingang )

• 3 Klemmen für Wechslerkontakt ( 1x Schliesser / 1x Öffner )

• Stromversorgung Eingang 12V – 230V AC oder DC ( auch 24V, 36V, 48V DC )

• Relaiskontakt Ausgang 1x Wechslerkontakt ( 1x UM )

• Material der Kontakte AgSnO2

• Schaltleistung bis zu 16A bis max

• Nennlast max bei AC1 = 16 A / 250V AC

• Nennlast max bei DC1 = 16 A / 24V DC

• Nennlast max bei DC1 = 0,3 A / 250V DC

• Eigenstromverbrauch / Nennleistungsaufnahme

• bei AC = 3,5 VA 230 V AC, 50 Hz

• bei DC = 1,5 W 12…240 V DC

• Überspannungskategorie: III

• Verunreinigungsgrad der Isolierung: 2

• Gehäuseschutzklasse IP20 gem. EN60529

• Brennbarkeitsklasse Gehäuse: V-0 Frontpaneel: V-2 nach UL 94

• Prüfspannung

• Eingang – Ausgang 4000V AC Isolierungstyp: Basisisolierung

• Kontaktunterbrechung 1000V AC Typ der Unterbrechung: unvollständige Trennung

• zwischen den Stromleisten 2000V AC 2 Wechsler Kontakte, Isolierungstyp Basisisolierung

• Schaltbeständigkeit 6. in der Kategorie AC1 > 0,5 x 105 8 A/16 A, 250 V AC

• Mechanische Beständigkeit (Zyklen) > 3 x 107

• Dieses Relais kann auf einer 35mm Hutschiene montiert werden

• Abmessungen 17,5 x 64,5 mm ( siehe weitere Bilder Zeichnung )

• Umgebungstemperatur ohne Kondensation und/oder Vereisung) beim Betrieb -20…+50 ºC

• 2 LED Funktionsanzeigen

• Gehäuse – Installationsmodul, Breite 17,5 mm

• Direktmontage auf einer 35 mm Schiene gem.EN60715

• Applikationen: in Niederspannungsanlagen gem. Norm EN61812-1
