Beschreibung

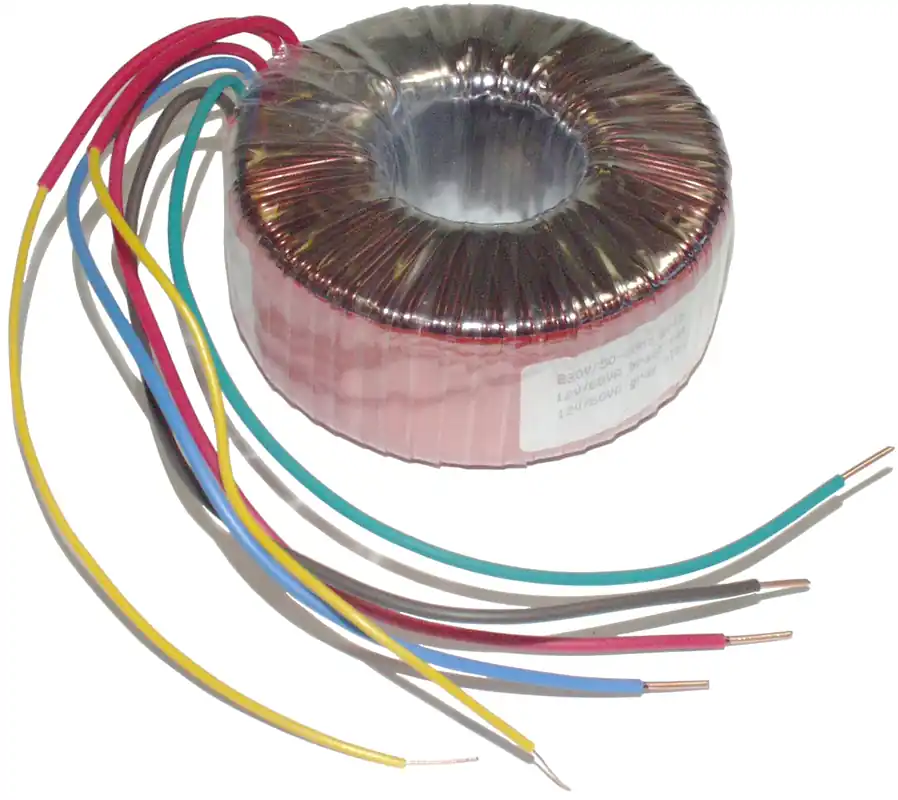

22V Trafo Ringkerntrafo 2x 22V oder 1x 44V Transformator mit 30VA Leistung
- Eingang: 230Vac 50/60Hz +/-10% ( Einsatzbereich 207….253VAC)
- Galvanisch getrennt
- Leistung 30VA
- Ausgang: 2x 22V AC Wechselspannung 2x 0,68A
- Ausgangsstrom: 2x 680mA = 0,68A
- Durch die zwei 22V Ausgangswicklungen kann der Trafo auch wie folgt verschaltet werden.
- Serienschaltung 22V+22V auf 44V mit 1x 0,68A oder
- Parallelschaltung 22V mit 1x 1,36A ( siehe auch weitere Bilder )
- Anschlüsse: 2x gelb = 230VAC Eingang
- Ausgangswicklung-1 = 22VAC Grün-Rot
- Ausgangswicklung-2 = 22VAC Braun-Blau
- Leerlaufstrom, typ. (230V): 10mA / Kernverlust, typ.: 0,97W
- EN61558 Schutzart IP00
- Isolationsklasse: TA40/E
- Durchmesser: 70mm Höhe: ca 32mm
- Gewicht: 0,50Kg
Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
