Beschreibung
Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw.

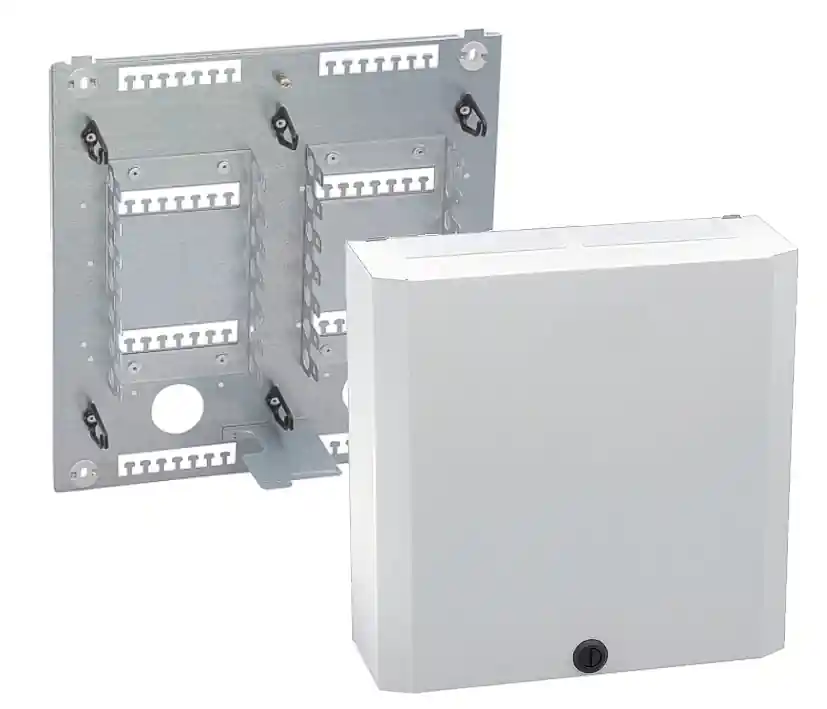

- VKA4 Supersolider Profi Verteilerkasten aus Metall, schlagfeste solide Ausführung
- Basisträger Vollmetall mit Erdungschraube/Erdungsbolzen und wechselbare Mantelkeilklemme
- Metalldeckel und solider Unterbauch für Kabelführung auch aus Metall
- Kabeleinführung von oben/unten durch Kunststoffeinlässe in der Haube und von hinten durch Aussparungen in der Rückwand möglich
- Rangierdrahtführungen ober- und unterhalb der Montagewanne für geordnete Rangierdrahtführung
- Erdungsbolzen und wechselbare Mantelkeilklemme
- Vorreiber in der Haube auf Schließsystem ( Schloß auch wechselbar )
- Montage von Deckelkontakt möglich
- Verteilerbelegungsverzeichnis an der Innenseite der Stahlblechhaube
- Mit Metall-Grundplatte für alle div. Klemmen Baugruppen Klemmen usw. befestigt werden können
- Primär geeignet für Klemmen mit Aufsteckmontage oder bedingt mit Blechtreibschrauben, Kabelbinder
- Für Klemmleisten aus der Schwachstromtechnik also
- LSA oder LSA-Plus oder auch Schraubleisten 10DA
- Im Prinzip alle Klemmleisten LSA-Modulen 2/10 ( 10DA Steckversion ) die für Montagewanne geeignet sind
- oder auch optional erhältlich LSA-TL = Testleisten Messleiste mit Prüfschnur und Steckkontakt
- Metall-Verteilerkasten fuer max. 14-Stück 10DA Leisten ( 2x7er Reihe ) ergibt max 140DA = 140-Doppeladapter = max 280 Litzenkabel
- z.B. zur Aufnahme von 2x 7x Leisten 2/10 bzw. 10DA … Für SID nicht geeignet
- SIEHE AUCH WEITERE BILDER ( ein Beispiel )
- Wandverteiler fuer die Aufputzmontage
- verschliessbar durch optionalen Schlossbausatz ( fals benötigt )
- Verteilerkasten aus Metall ( 2-teilg )
- Überspannungsschutz steckbar
- DIN-Leisten kompatibel Nein
- Farbe der Haube: RAL 9016 (verkehrsweiß)
- Schutzart IP42
- Klimabereich : Einsatz in trockenen Räumen
- Abmessungen: H: 333mm B: 333mm T 115mm
- Max. Tiefe der Einbauten = 106mm
- Gewicht: 3,26Kg
Klemmleisten optional siehe Zubehör-Reiter
Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. )
- Bst.Nr 38-400-00190 = LSA Leiste für 10DA = 20-Drähte = 10DA = 10-Doppeladern L: 124mm
- Bst.Nr 97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug
- Bst.Nr 97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug
- Alternative Leisten ( anderstweitig zu befestigen )
- Bst.Nr 38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )
- Bst Nr 38-400-00200 = LSA für 10-Doppeladern (20Drähte) mittel Blechtreibschrauben
- Bst Nr 38-400-00240 = LSA für 10-Doppeladern (20Drähte) hohe Ausführung zum aufstecken auf Zapfen
