Beschreibung

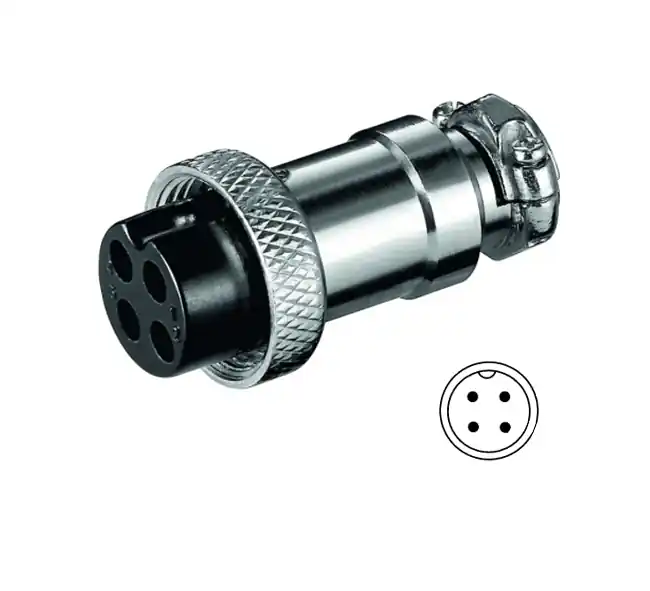

4pol Kupplung Tuchelkupplung 4pol Buchse
4polige Kabelkuplung früher auch Tuchelkupplung oder Kleintuchel genannt Einsatz bei Audiotechnik, Tontechnik, Turnhallen, Mikrofontechnik, DMX, Nebelmaschienen, Netzteilen, Steuerungstechnik, Funktechnik, CB-Funk, Betriebsfunk und zum Teil auch an Industriemaschinen aller Art etc.
- Metallausführung
- Lötanschlüsse / Lötkelch (Solder terminal) max 1,5qmm
- Weitere Abmessungen / Infos usw. siehe auch weitere Bilder Zeichnung
- Abmessungen:
- Durchmessser schwarzer Schaft ca. 12,5mm
- Gewinde-Durchmesser: 15,5mm
- Durchmesser Überwurfmutter / Schraubhülse: 18,0mm
- Gesamtlänge ca.: 36mm
- Kabeleinlass für Rundkabel bis 6,5mm
- Kontaktstift Durchmesser 1,5mm ( bei 3pol, 4pol, 5pol )
- Kontaktstift Durchmesser 1,0mm ( bei 6pol, 7pol, 8pol )
- Typischer Einsatz meist Niederspannung bis 60V AC/DC max 125V max 4A (3A) je Kontaktstift
