Beschreibung

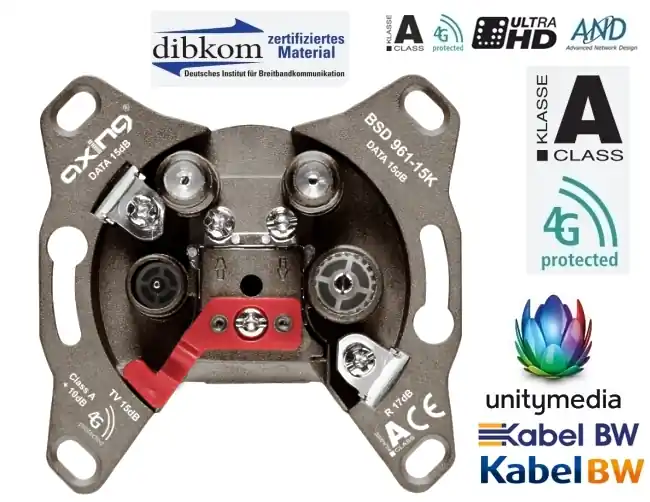

Multimedia Antennendose CATV / R / DATA Durchgangsdose mit Rückkanal und Internetübertragung Unitymedia und KabelBW gelistet
Empfohlen in Verwendung Unitymedia Kabel BW u.a. BK Betreiber ( gelistet bei Unitymedia und KabelBW )
Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung
CATV = Cable Television = Kabelfernsehen
NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE !
- Die hochwertige Multimedia Durchgangsdose mit je 1 Anschluss für Kabel-TV, Radio
- und Daten ist rückkanaltauglich und einfach zu montieren.
- Durchgangsldose für zwei Koaxkabel ( 1x Eingang / 1x Weiterleitung zur nächsten Dose )
- UnityMedia bzw. KabelBW gelistet !
- Empfohlen in Verwendung UnityMedia und KabelBW als Betreiber
- CATV = Cable Television = Kabelfernsehen
- Digitaltauglich Antennendose mit 4 Ausgängen
- Anschluss 1: Koax IEC-Stecker für TV
- Anschluss 2: Koax IEC-Buchse für Radio
- Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR… )
- Anschluss 4: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR… )
- LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk
- Passt zu gängigen Schalterprogrammen div. Hersteller
- Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )
- HDTV-tauglich
- Durchgangsldose für zwei Koaxkabel ( 1x Eingang / 1x Weiterleitung zur nächsten Dose )
- Multimedia Antennensteckdose für Breitband BK-Kabelnetze
- für alle gängigen Schalterprogramme (deutsche Norm)
- mit Internetübertragung
- Rückkanal tauglich 5-65MHz,
- mit 4 Ausgänge ( 2x Koax TV / Radio ( IEC ) 2x F-Buchsen DATA1+2 )
- verlängerte F-Buchse
- wegklappbarer Anschlussdeckel oberflächenveredelt
- breitbandige Auskopplung Frequenzbereich 5 … 1006 MHz
- Klasse A gemäß EN 50083-2/A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen
- LTE und 4G-protected
- HDTV-tauglich
- Durchgangsdämfung nur >2,8dB
- Anschlussdämpfung TV: 15dB +/- 1db
- Anschlussdämpfung Radio: 15dB +/- 1,0db 87,5…108 MHz
- Anschlussdämpfung Data: 15dB +/- 1db
- Entkopplung DATA.TV bei 5…65 MHz: >60dB
- Entkopplung DATA.TV bei 109….1006Mhz : >30dB
- Entkopplung DATA1 <-> DATA2 >35dB ( -1,5dB ab 40Mhz )
- Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung
- Schirmung: Klasse A gemäß EN 50083-2/A1
- (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente)
- Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm
- Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm
- Um aus dieser Durchgangsdoe eine Endose zu machen empfehlen wir den optionalen Endwiderstand Bst Nr 78-306-00040
Optional auch dazu erhältlich : Nr 78-306-00210 = Enddose bzw. Einzeldose
Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )
- –– Orginale Blenden und Rahmen von AXING —
- Bst Nr 78-306-00193 = AXING 1-fach Universal Blende 4-Loch Weiss ( 80x80mm )
- Bst Nr 78-306-00097 = AXING Aufputzrahmen Weiss Reinweiss ( 80x80mm )
- — Alternative Aussenrahmen —
- Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm ) Rundlich
- Bst Nr 78-306-00160 = 1-fach Universal Blende 4-Loch Reinweiss ( 75x75mm ) müsße 1x Loch mit Messer nachgearbeitet werden
- Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen
- —-JUNG—-
- Bst Nr 39-875-00548 = Jung Innenblende 55x55mm mit 4-fach Loch in Alpinweiss
- Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm
- Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm
- Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm
- Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.
- Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.
- — GIRA —
- Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende
- Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende
- Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende
- Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende
- Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende
- Bst Nr 99-300-00714 = GIRA Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen
- Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm für andere Herstellerblenden
- —- Klein passt zu echt vielen Schalterprogrammen —
- Bst Nr 78-306-00230 = Klein Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen
- Wir haben auch Zugriff auf das Schalterprogramm von BuschJäger, Merten, Jung, Berger, Legrand, Klein, Siemens, Elso, Astro ggf. Fragen Sie einfach danach bei Projektgeschäften
