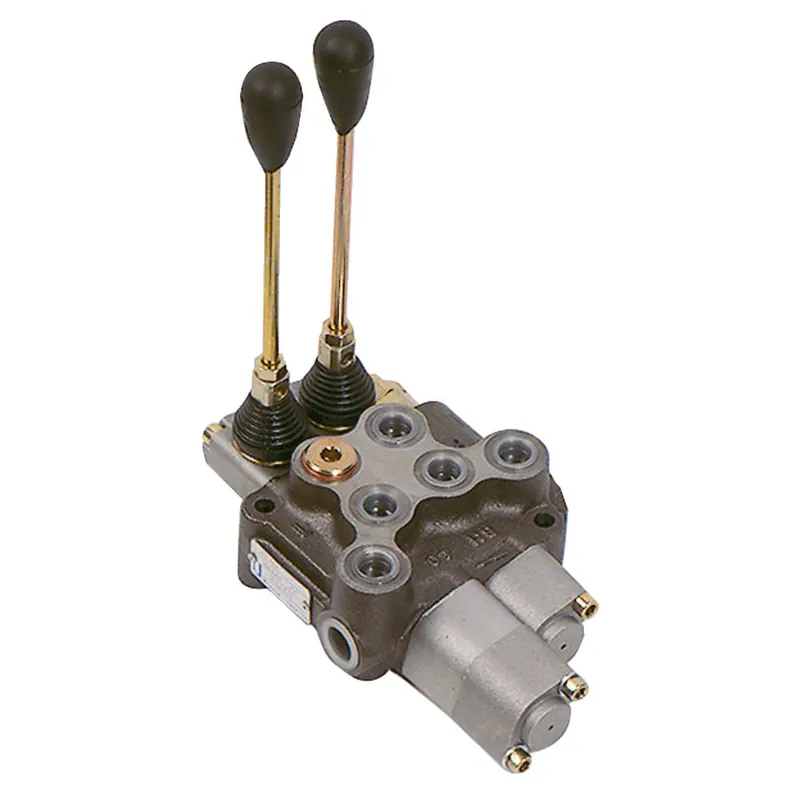

Produktinformationen „Steuerventil BM40/2 EW-SR DW-SWR mit Heben und Senken gerastet“
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber einfachwirkend EW-SR: H=Heben, 0=Mittelstellung, S-R=Senken gerastet2. Steuerschieber doppeltwirkend DW-HR/SR/SWR: H-R=Heben, 0=Mittelstellung, S-R=Senken, SW-R=Schwimmstellung gerastetStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S-R |
|---|---|
| 1. Schieber Ausführung: | einfachwirkend gerastet |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H-R/0/S-R/SW-R |
| 2. Schieber Ausführung: | doppeltwirkend gerastet |
| 2. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 45 |
| Typ: | BM40/2 |
| Suchnummer: | 65795 |
