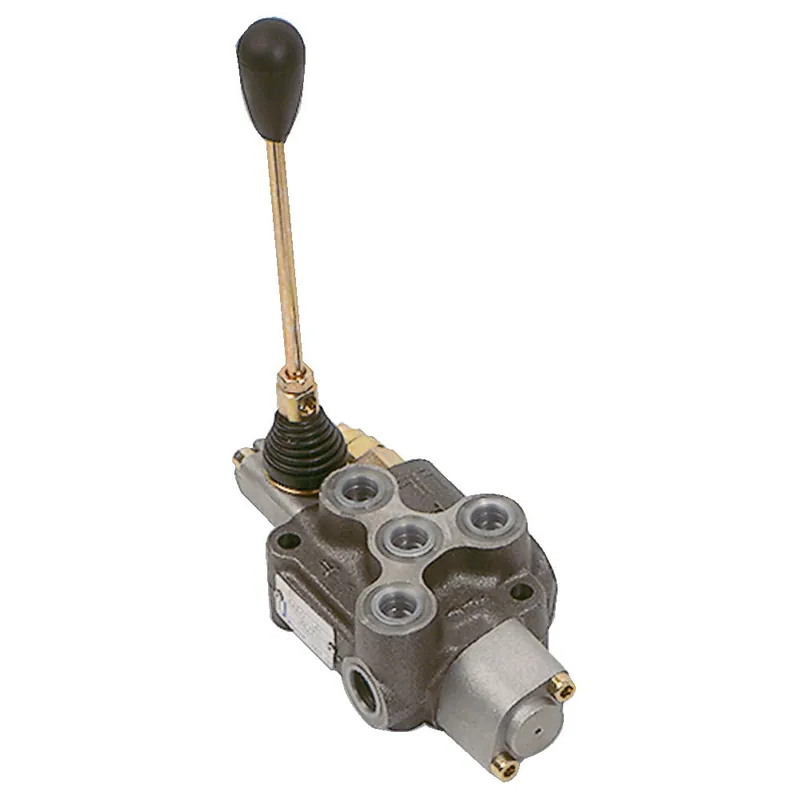

Produktinformationen „Steuerventil BM40/1 einfachwirkend mit Federrückstellung“
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung. Durchfluss max.: 45 L/min. Betriebsdruck: 250 bar max. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″H=Heben, 0=Mittelstellung, S=Senken, SW=Schwimmstellung, ELG=Eilgang, R=mit Raste.Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S |
|---|---|
| 1. Schieber Ausführung: | einfachwirkend, Federrückstellung |
| 1. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 45 |
| Typ: | BM40/1 |
| Suchnummer: | 16387 |
