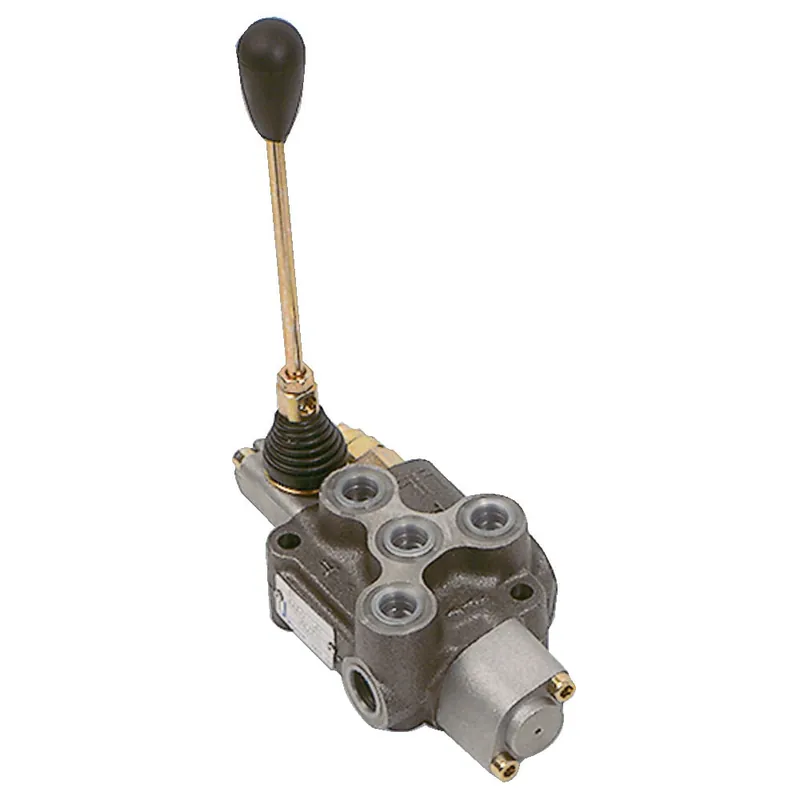

Produktinformationen „Steuervenitl BM70/1 doppeltwirkend mit Federrückstellung“
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Ausführung: BM70Durchfluss max.: 80L/minBetriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R1/2″Einschraubgewinde P2, T2: R3/4″H=Heben, 0=Mittelstellung, S=Senken.Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend, Federrückstellung |
| 1. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 80 |
| Typ: | BM70/1 |
| Suchnummer: | 19861 |
