Beschreibung

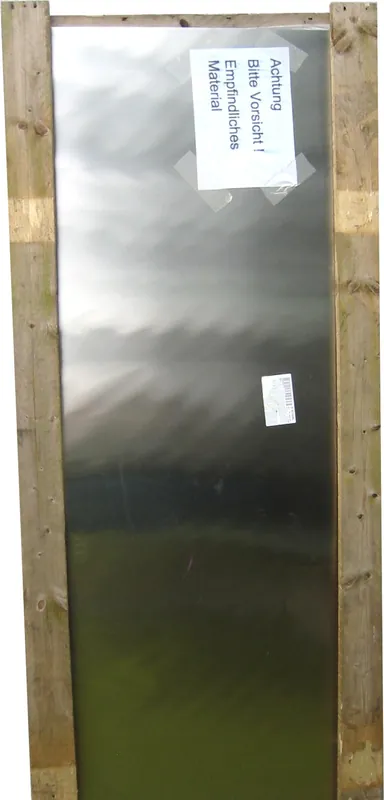

Mu-Metall-Blech ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung, zur Abschirmung elektromagnetischer Felder. Wobei durch das Blech die störenden oder die gestörten Bauteile abschirmt werden können.
- Abmessungen : Breite: 640mm Länge: 2m somit ca. 1,28qm
- Materiadlicke: 1,0mm
- MuMetall ohne Klebstoff
- Für Wechsel und Gleichstromfelder von 0….10.000 Hz
Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):
- Die Richtanalyse für MuMetall lautet :
- Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest
- und ist somit RoHS Konform
Richtwerte für magnetische Abschirmung Basis 50Hz
- Werkstoff: MuMetall
- Permeabilität = 30.000 µ4
- Maximalpermeabilität = 70.000 µ max
- Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T
- Koerzitivfeldstärke = 0,03 Hc A/cm
- Sättigungsinduktion = Bs 0,8 T
- Curie-Temperatur = 400 °C
- Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm
- Dichte = 8,7 g/cm³
Weitere Zusatzinformationen :
- Weitere Informationen siehe weitere Bilder ! z.B. Kurven also MuMetall-Materialdicke
- Verhätnis = T = Tesla ( magnetische Flussdichte ) und H = ( magnetische Feldstärke )
Magnetische Flussdichte :
-
Die magnetische Flussdichte, auch magnetische Induktion,
-
bisweilen in der fachlichen Umgangssprache nur „Flussdichte“ oder „Magnetfeld“ oder „B-Feld“ genannt,
-
ist eine physikalische Größe der Elektrodynamik. Sie ist die Flächendichte des
-
magnetischen Flusses, der senkrecht durch ein bestimmtes Flächenelement hindurchtritt.
Magnetische Feldstärke :
-
Die magnetische Feldstärke, auch als magnetische Erregung bezeichnet, ordnet als
-
vektorielle Größe jedem Raumpunkt eine Stärke und Richtung des durch die
-
magnetische Spannung erzeugten Magnetfeldes zu.
-
Sie hängt über die Materialgleichungen der Elektrodynamik m
-
Die magnetische Feldstärke (Formelzeichen: H )
-
Die SI-Einheit der magnetischen Feldstärke ( H ) ist Ampere ( A ) pro Meter ( m ) : H = A : m
Fragen von Kunden
- Ist bei großen MuMetall Platten nach dem bearbeiten mit dem Lasern oder Wasserstrahlschneiden eine Wärmebehandlung erforderlich? Wenn ja, welche ?
- Antwort: saubere Schnitte mit Laser oder Wasserstrahlschneiden brauchen danach keine Wärmebehandlung
- Die Wärmenachbehandlung wird meist nur benötigt; wenn ihre Schneidwerkzeuge z.B. Blechscheren, Flex… und ähnliche grobe Verfahren sind
- oder das MuMetall entsprechen … umformen, deformieren, pressen, stauchen …
