Beschreibung

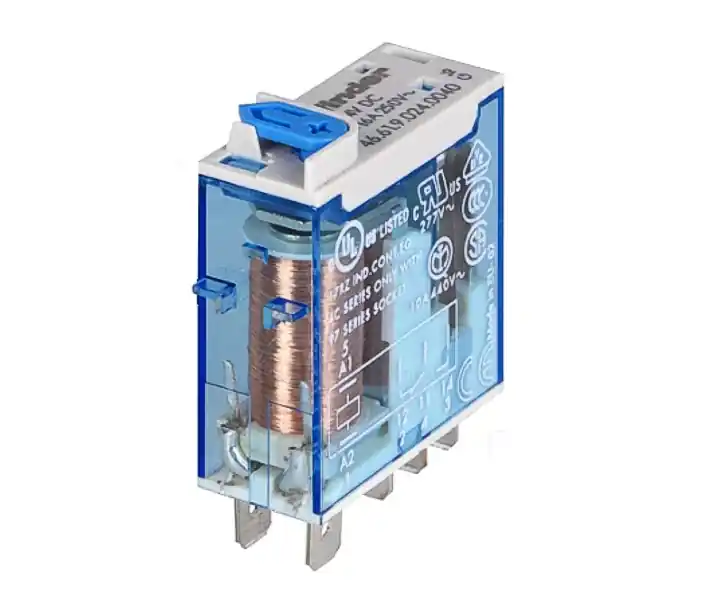

24V Relais DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V Serie 4661
- 24VDC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen
- Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung
- Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )
- 24V Miniatur-Industrierelais mit DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V Serie 4661
Technische Daten:
- Industrie-Miniatur-Relais mit
- 4,8mm Steckanschlüssen
- 24VDC Spulen (500mW)
- blockierbare Prüftaste und mechanische Anzeige
- Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung
- Spule 24VDC mit 20mA = 1,2KOhm ( Range 17,5…26,4VDC)
- Sichere Trennung zwischen Spule und Kontaktsatz
- nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke
- Kontaktmaterial Standard AgNi
- Ansprech-/Rückfallzeit 15ms / 5ms
- Potentialfreier Wechslerkontakt integriert
- 1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A)
- Schaltleistung AC-1 = max. 4000VA
- Schaltleistung AC-1 = max. 4000VA
- Schaltleistung AC-15 = max. 750VA
- Schaltleistung DC-1 = max. 12A bis 30VDC
- Relaisschutzart : RT-II
- Überspannungskategorie III
- Spannungsfestigkeit 2000VAC
- EMV – Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV )
- Schockfestigkeit 20g
- Wärmeabgabe an die Umgebung 0,6-2W
- Betriebstemperaturbereich: -40…+70°C
- Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )
Optional erhältlich hierzu ( siehe im Zubehör-Register ) :
- 4,8mm Flachsteckhülsen
