Beschreibung

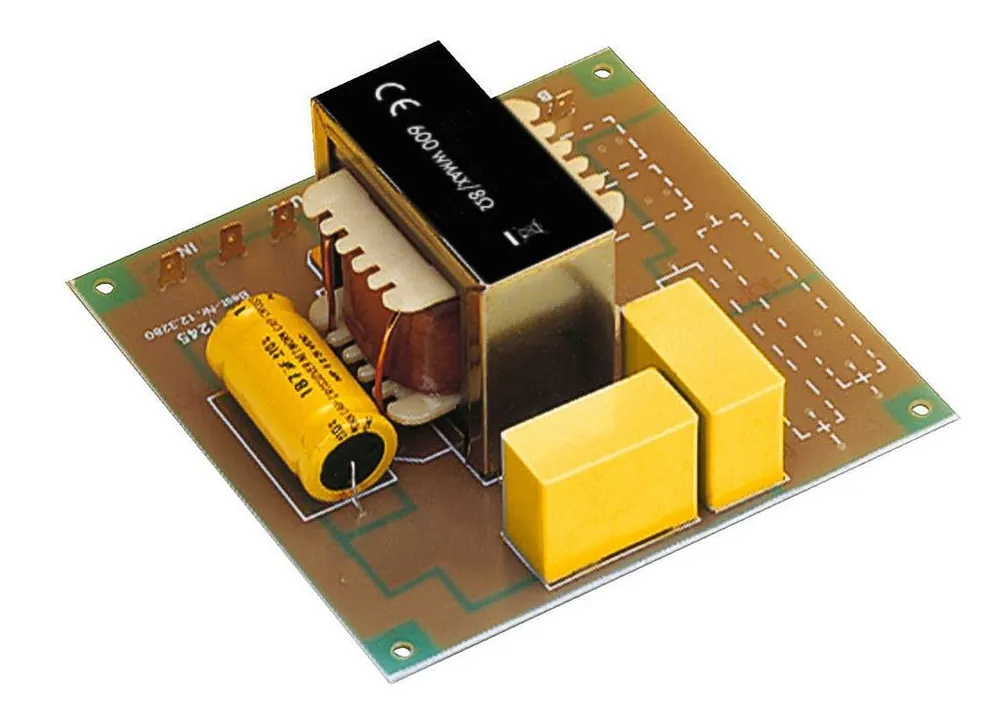

Hochbelastbare Bassweiche 600Watt Frequenzweiche für PA-Subwoofer Anwendung aller Art Ideal für 10zoll, 12zoll, 15zoll Tieftöner
- Höchste Belastbarkeit und hochwertigen Folienkondensatoren mit Trafokernspule, PA-typische Frequenz und 12dB Steilheiten
- Hochleistungsfrequenzweiche Tiefpaßweiche Basseiche für Tieftöner aller Art PA… Subwoffer
- Verwendbar als Mono-Subwooferweiche oder oder als 2-wege Weiche in Verbindung mit MT-HT Kombi z.B. Horntreibern
- Eine weitere Besonderheit ist das diese Frequenzweiche erweiterbar bzw. auch anpassbar ist
- Sie besitzt noch freie Bauteilplätze C4+C5 und R1+R2 für individuelle Anpassungen oder Feintuning
- Für Impedanzkorrekturen können die Widerstände an den Positionen R1 / R2 verwendet werden
- siehe auch Plan weitere Bilder
Technische Daten der DNL1245 :
- Niederohmige Trafospule und Folienkondensatoren ( 2x15uf )
- Tieftönertrennung: 0-200Hz 12db/Okt.
- Hochpass-Ausgang 6dB für
- PA-Vollbereichs Mittel-Hochtöner Kombinationen
- Belastbarkeit: 400W rms / 600W max.
- Impedanz 8-Ohm
- Desweiteren noch ein Anschluß für Parallelausgang ( siehe auch Plan weitere Bilder )
- Abmessungen: 125 x 130 x 65mm
- Gewicht: 1kg
| Allgemein- -PA-Sub / Sat-Mono |
| Ausgangsimpedanz- – 8-Ohm |
| Trennfrequenz- – 200 Hz |
| Flankensteilheit/Okt.- – Bass:12 dB / MidHigh :6 dB |
Weitere Kombinationen … Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also nur reine Subwooferweiche oder 2-wege-Weiche oder dann Kombinationen auf , 3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register
- Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! )
- 3-wege Frequenzweiche
- Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse
- 2-wege Frequenzweiche
- Bst-Nr 85-775-01170 = DN-2618 2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )
- Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )
