Beschreibung

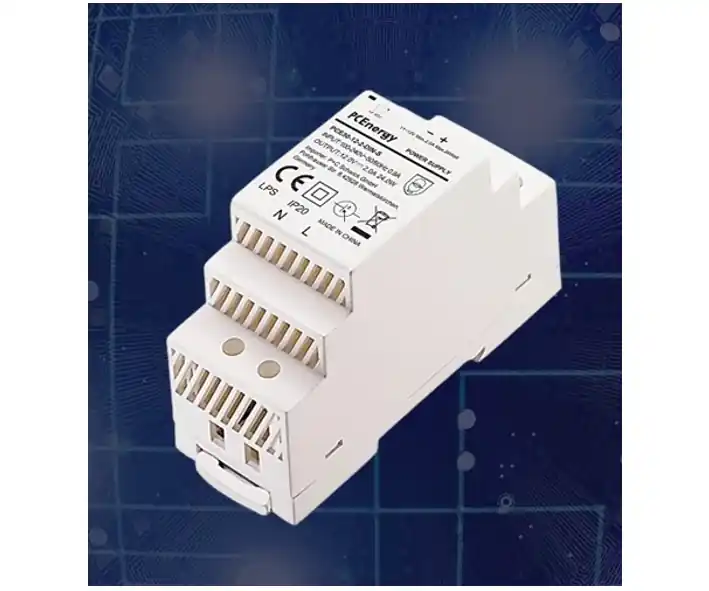

24V Netzteil. Direkt auf DIN-Schiene (Hutschiene) montierbar (Schaltschrank) universell verwendbar
- geschlossene Bauform
- berührgeschützte Schraubanschlüsse
- Überlastschutz durch Strombegrenzung, auto recovery
- Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad
- LED-Anzeige für Power-On
- 100 % Burn-In-Test unter Volllast
- eingebauter Entstörfilter, geringe Restwelligkeit
Technische Daten HDR30-Serie:
- Eingangsspannung 230VAC typisch
- Autom. Weitbereichseingang 100…240Vac
- Now load power consumtion < 0,3Watt
- Integrierte LED Status Anzeige
- Anschluss über Schraubklemmen
- Ausgangsspannung: 24Volt DC ( Gleichspannung) stabilisiert
- Feineinstellung über integr. Poti 23…25V
- Belastbarkeit-Leistung: 24-Watt
- Ausgangsstrom: 0….1,0A
- Restwelligkeit: 150mV
- Spannungstoleranz: +/-1%
- Überspannungsschutz Ausgang : 30-36V DC
- Wirkungsgrad: 89%.
- Überspannungsschutz: 105…160%
- Setup-Time: 500ms bei 230VAC
- Rise-Time: 50ms bei 230VAC
- Holdup-Time: 30ms bei 230VAC
- Betriebstemperaturbereich: – 30 … + 70 °C
- Abmesungen siehe auch Zeichnung weitere Bilder
- Abm.: B:35mm H1:45mm für 45mm Schalttafelausbruch
- H2: 63,35mm / H3: 90mm ) Gesamthöhe Klemme zu unten = H:58,4mm
- Isolationsklasse II
- Sicherheitsstandards: UL62368, UL1310, IEC EN6238, EN61558 FCC Part15 Class B
- EN55024:2010+A1: 2015 / EN610000-3-2: 2014 / EN61000-3-3: 2013
- Gewicht: 0,12kg /
