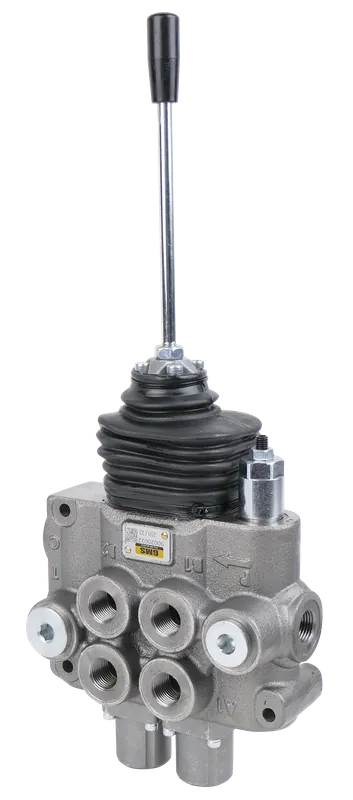

Produktinformationen „Steuerventil GM10/2 mit Joystickhebel DW DW mit Federrückstellung“
Das Steuerventil hat eine direkt aufgebaute Kreuzhebelsteuerung mit einem Joystickhebel.Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 90 L/min.Betriebsdruck: 250 barmax. Druck: 315 barÜberdruckventil eingestellt: 100 bar, einstellbar von 20-315 barEinschraubgewinde A, B, P, P2: R1/2″Einschraubgewinde T, T2: R3/4″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S |
| 2. Schieber Ausführung: | doppeltwirkend |
| 2. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 90 |
| Typ: | GM10/02 |
| Suchnummer: | 118138 |
