Beschreibung

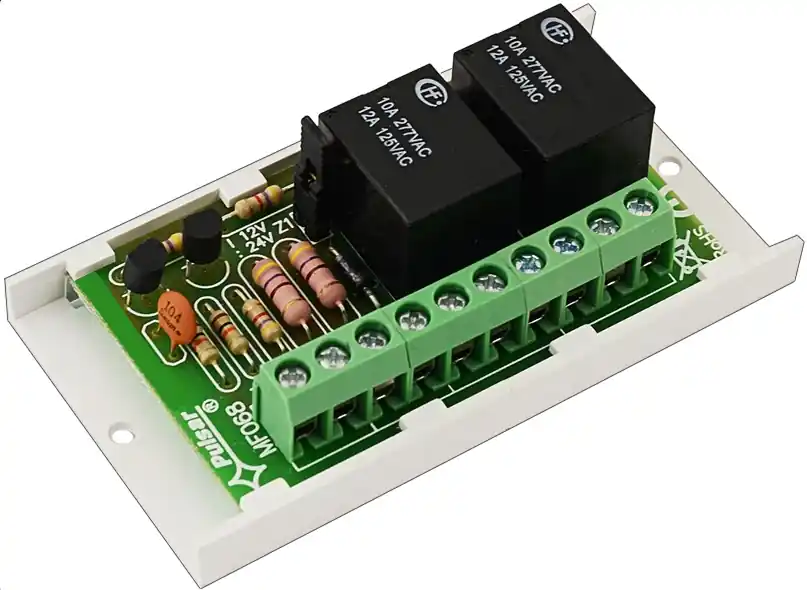

Relaisplatine für 12V oder 24V DC Spannung und 2x UM = 2-Wechslerkontakten
- Multifunktional verwendbar da die Ansteuerung über einen
- Jumper wählbar mit 12VDC oder 24VDC-Spannung betrieben werden soll
- Eine rote Status-LED zeigt die Funktion an
- Universal Relaismodul mit 2-fach Wechslerkontakt für Steuerungsaufgaben aller Art
- sehr kompaktes Relaismodul auf isolierten Kunststoffträger mit Klebepad auf der Rückseite
- und auch Schraubbefestigungsbohrungen
- Kompaktes Miniatur-Relaismodul ist ideal für Steuerfunktionen
- mit 12/24V KFZ, 12/24V Solar-, 12V oder 24V Netzteil-Schaltanwendungen, Steuerungsaufgaben,
- Lastrelaisansteuerung, Alarmsystemen, Zugangskontrollsystemen usw. geeignet.
- Die galvanische Trennung des Steuerkreises zum Lastkreis gibt zusätzliche Sicherheit für Ihr Systeme.
Technische Daten:
- Relaisplatine mit Jumper zum voreinstellen ob 12V oder 24V Ansteurung ( siehe auch Schaltplan weitere Bilder )
- somit geeignet für
- Steuerspannung: 12V DC oder 24V DC Anwendungen aller Art
- Range 10-15Volt DC oder 21-28Volt DC
- Stromaufnahme Relais Ansteuerung ca. 75mA max
- Relais: 2x Wechslerkontakt = 2x UM = jeweils NO/NC Kontakt
- Belastbarkeit Kontakt bis 3A = 3000mA Schaltspannung bis 30VDC oder 50VAC
- Sehr kompakte Relaiskarte auf isolierten Kunststoffträger mit Klebepad
- Kein Bausatz bereits ein fertiges Modul !
- Optische Signalisierung mit 1x 3mm LED in Rot
- Schraubklemmen für Kabel bis 1,5qmm ( 0,4…1,6qmm = AWG26-14 )
- Weitere Besonderheit
- Zusätzlich verfügt dieses Modul noch über zwei unabhängige Anschlüße T+ und T-
- die nicht unbedingt angeschlossen werden müßen aber können für div. Anpassungen an Umgebung
- Die Anschlüße T+ und T- dienen zur Auslösung der Relais mit dem hohen oder niedrigen Stand
- Auslösungsspannung T+ = +5V zu Unominal z.B: 12V Jumper +5V und T- 0V bis +7V über Transistor zur Anpassung
- Schaltleistung der Relaiskontakts laut Aufdruck des Relais
- Gleichspannung bis 30V DC max 3/10A
- Wechselspannung 250V AC max 10A / 125VAC max 12A
- Betriebstemperatur – 10°C bis +50° C
- Umweltsklasse II
- Abmessungen: B: 80mm T: 43mm H: 23mm
Optionales Zubehör je nach Montageart z.B.
Art-Nr 93-808-03200 = Hutschienenclip 45x48mm
Art-Nr 93-808-03280 = Hutschienenclip 44×48,5mm
Art-Nr 97-905-01900 = 19mm Doppelklebeband extra stark haftend
