Beschreibung

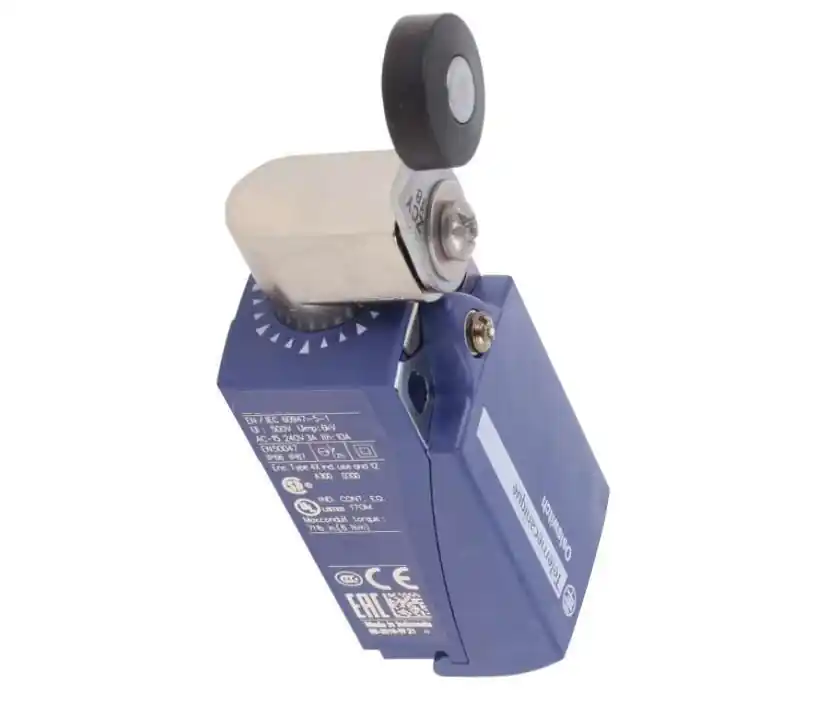

Positionsschalter Rollenschalter Endschalter ZCP + Rolle 19mm + Hebel 33mm + 1xWechslerkontakt 10A 250V
Typischer Einsatz Aufzug, Rollbänder, Tore, Türen, Versand, Logistic, Maschinen usw.
- Universal Positionsschalter bzw. Endschalter ( Rolle = 19mm / Hebel = 33mm )
- Produkt- oder Komponententyp = Endschalter
- Kopf-Art Rolle mit Hebel 33mm / Kunststoffrolle DM 19mm
- Schalterbetätigung: durch 30° Nocke +/-15° ( siehe auch weitere Bilder )
- Operatortyp : Rollenhebel mit Federrückstellung
- Ansatztyp : Seitliche Anfahrrichtung, 2 Richtungen
- Schaltereigenschaften : Sprungschaltglied
- Integrierter Schalter = NO + NC = 1x Wechslerkontakt
- Kontaktstrom max. 10A
- Schaltspannung max. 240V AC, max. 250V DC
- Kontaktbelastbarkeit AC @R (bei ohmscher Last) 3A / 240V AC
- Kontaktbelastbarkeit DC @R (bei ohmscher Last) 0.27A / 250V DC
- Kabeleinführung für M16 x 1,5 Kabelverschraubung, Kabelaußendurchmesser: 4-8mm
- Elektrische Verbindung : Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34…2x 1,5qmm
- Mechanische Lebensdauer 10.000.000 Zyklen
- Betriebstemperatur -25…70°C
- Schutzgrad IP67 Indoor-Outdoor
- Schutzart IK05 entspricht EN 50102
- Gehäuse-Material Kunststoff
- Gehäuseabmessungen 30x31x65mm ( siehe Zeichnung weitere Bilder )
Optional erhältlich fals benötigt Kabeleinführung
- Bst Nr 42-695-02316 = Kabelbefestigung Verschraubung M16
