Beschreibung

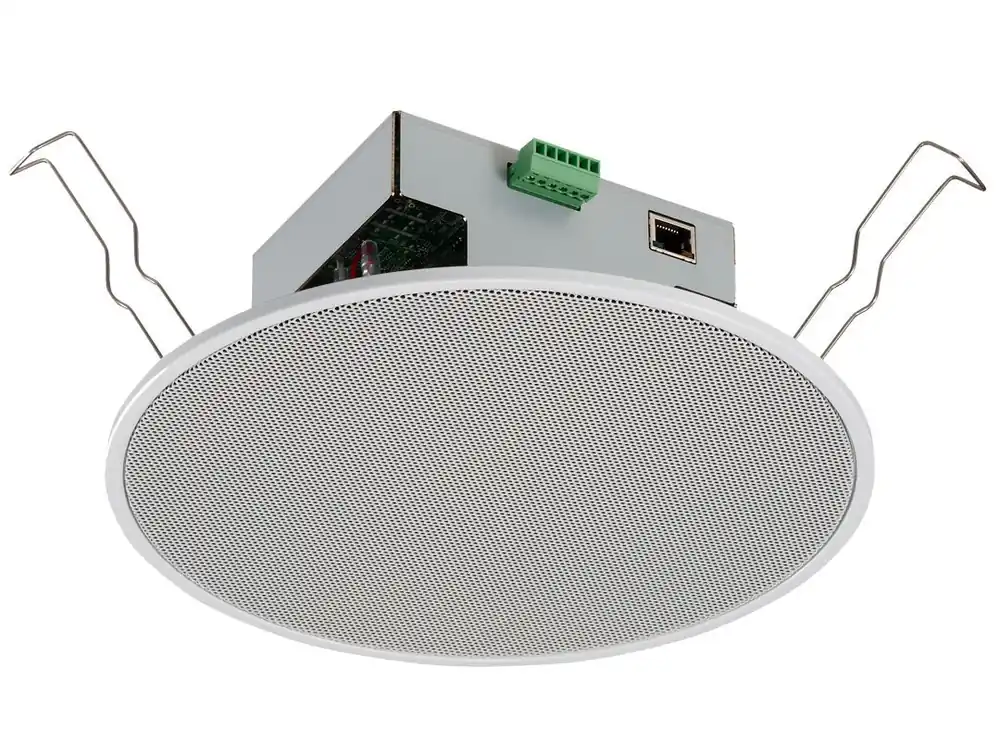

Universal POE LAN Deckenlautsprecher 8/13W IP-LAN Lautsprecher Onvif IP-A1PC238 + SIP + ONVIF + MULTICAST
ALL-IN-ONE PoE LAN IP-Lautsprecher EIGENSTÄNDIGE NETZWERK AUDIOTECHNOLOGIE die Universell verwendet werden kann !
- Der TOA-Deckenlautsprecher ist ein komplettes, eigenständiges, fortschrittliches IP LAN Audiosystem mit einen Audiofrequnzbereich 60Hz .. bis 20.000Hz
- Hochwertigem Deckenlautsprecher mit eingebautem Leistungsverstärker und integr. Audioquelle für bis zu 20 voraufgezeichnete MP3 Dateien in einem einzigen Gerät.
- Der Anschluß erfolgt ganz einfach per LAN Kabel und wird mittels PoE versorgt.
- Verschiedene Ein- und Ausgänge runden das ganze System indivioduell ab
- Ein LAN Tischmikrofon ist hierzu optional erhältlich( LAN PoE Mikrofonsprechstelle einfach einzustellen per Browser = 88-860-08081 )
- Die IP-A1-Serie der IP-Audioprodukte verwendet industrielle Standardprotokolle für die Audiokommunikation
- z.B. Aufrufen von Patienten in den richtigen Behandlungsraum über IP-SIP-Telefon, Rufen von Ärzten in Notfallsitualtionen … Kein Server erforderlich
- Durchsagen vom Sekretariat in die Konferenzräume + Steuerung der Lautsprecher über Tablets + Geräte kommunizieren über SIP, Multicast und HTTP-Befehle
- Einheitliche Musikwiedergbe für alle Räume… Geschäften .. Geräte kommunizieren über IP-LAN Multicast
- Ein weitere Vorteil … glichzeitige Steuerung von mehreren Audiosystemen ! Stärkung des Unternehmensauftritts !
- Kommunikation und Steuerung, was den Aufbau vollständig integrierter Systeme ermöglicht, die nicht nur zwischen Geräten der IP-A1-Serie kommunizieren sondern auch mit Geräten und Plattformen von Drittanbietern
- wie SIP-Telefonen, VMS (Video-Management-Systemen) oder Zugangskontrollsystemen
Der auf offenen Standards basierende Onvif IP-Lautsprecher kann direkt in Standard-IP-Netzwerke integriert werden und lässt sich über Standard-VMS oder SIP-Protokolle problemlos in Ihr Videomanagementsystem (VMS) oder SIP-basiertes Kommunikationssystem integrieren. Der IP-Deckenlautsprecher überträgt kristallklare voraufgezeichnete Sprachnachrichten oder Live-Sprachansagen, die manuell oder automatisch durch VoIP (Voice over IP ) / SIP-Telefonsysteme, IP-Kamerasysteme, Bildsensor- oder Bewegungserkennungs-Videosysteme ausgelöst werden. Der PoE-Deckenlautsprecher ist ein komplettes, eigenständiges PA-System mit hochwertigem Lautsprecher, eingebautem 8Watt rms Leistungsverstärker und integrierter Audioquelle für 20 voraufgezeichnete Nachrichten. Dieses SIP-Lautsprecher unterstützt Power over Ethernet ( PoE+ )
ANFORDERUNGEN an den Computer / Notebook oder ähnliches zur Einrichtung des Systems
- Empf. Betriebssystem Windows* 10 Pro (64 bit) / Windows* 10 Home (64 bit) / oder höher Windows 11 usw
- oder Web-Browser Google Chrome / Microsoft Edge*
- IP-EINSTELLUNGSWERKZEUG per Download ( TOA Software frei = IP-SettingTool )
- Mit dem IP-Einstelltool können Sie allen IP-Lautsprecher von TOA auf einmal IP-Adressen zuweisen.
- Sobald Sie die Netzwerk-ID und Host-ID für den ersten eingestellt haben, weist es automatisch nacheinander IP-Adressen für die übrigen Geräte zu.
GRUND-Eigenschaften :
- Empfang von SIP-Audio, ONVIF-Audiorückkanal und Multicast
- Verschiedene Abspielprogramme ( Wiederholung, Dauer, Wochenzeitschaltuhhr )
- Der maximale Schalldruckpegel beträgt 103dB bei 8W rms Leistung, betrieben mit PoE+ Switch
- Bis zu 20x MP3 Files ( Signale, Töne, Sprachdurchsagen… etc ) können vorab aufgezeichnet werden
- Individuelle Anpassung des Lautstärkepegels an jede Audioquelle
- Ausgezeichneter Klang: klare Sprache bei einem maximalen Schalldruckpegel von 103dB.
- Die Verbindung des IP-Deckenllautsprechers mit PoE+ ermöglicht es dem integrierten Verstärker, eine hervorragende Klangqualität bei sehr hohem Schalldruckpegel zu übertragen.
- PLUG & BROADCAST mit 4 ÜBERTRAGUNGSMODI !
- Integrieren und betreiben Sie z.B. über
- ONVIF VMS Software von Geovision…HiKvision und andere CMS…VMS Software z.B. über Bewegungserkennung, IP-Kamera, Bildsensorik usw.
- oder SIP Direktanruf, SIP-Multicast, VoIP
- aufgezeichnete Nachrichten oder Live-Sprache !
- Einheitliche Musikwiedergbe für alle Räume… Geschäfte .. Geräte kommunizieren über Ip-Protokoll
EINFACHE ANPASSUNG ÜBER API ( kleines Windows Programm – siehe auch weitere Bilder und INFOS )
- Für kundenspezifische Lösungen können Sie die mitgelieferte API verwenden, um das Gerät individuell zu steuern.
- Durch die Verwendung von Browser-Line-Befehlen kann der Lautsprecher auf einfachste Weise in Ihr eigenes Steuerprogramm integriert werden.
- Passen Sie die individuelle Lautstärke an den Umgebungslärmpegel an und optimieren Sie diese auf Zeit, Entfernung und Notfallgrad.
- Der IP-Deckenlautsprecher bietet eine feine Lautstärkeregelung, um die Lautstärke zu erhöhen oder zu verringern und verschiedene Lautstärkepegel einzustellen.
Einsatzbereiche zum Produkt:
- Einheitliche Musikwiedergbe für alle Räume… Geschäfte .. Geräte kommunizieren über Ip-Protokoll
- div. Ansteuerungsmöglichkeiten über SIP VoIp Telefon IP Systeme oder div CMS Video Management Systeme also ONVIF fähige Kamerasysteme wie von Geovision, HiKvision…. u.v.w.m. )
- Durchsagen z.B. über SIP IP Telefone
- oder bis zu 20x MP3-Dateien speicherbar ( siehe auch weitere Bilder )
- Einkaufszentren / Fachmärkte … Möbelhäuser … Baumärkte .. Autohäuser .. auch zum ausrufen oder Durchsagen
- Museen für Öffnungszeiten die per MP3 Datei einmal eingesprochen werden
- Sicherheitsdienst / Eingangskontrollpunkte / Warndurchsagen….
- Schulen … Stadien und Sporteinrichtungen aller Art
- Fabriken Werkhallen Fertigungsstraßen … usw.
- Durchsage an fremde Personen auf einem Gelände, Perimeterschutz u.v.w.m.
Technische Daten:
- LAN Aktivlautsprecher mit integriertem Verstärker der PoE versorgt wird
- IP LAN Übertragungstechnik
- Nennleistung / Leistungsaufnahme :
- 13W (bei PoE+-Betrieb, Nennleistung IEEE802.3af Class 3)
- 8W (bei PoE-Stromversorgung, Nennleistung)
- 5W (IEC62368-1)
- Nennausgang des Verstärkers 8W RMS(bei PoE+ Versorgung )
- Audio-Frequenzbereich: 60…20.000 Hz ! TOP Wiedergabe-Qualität !
- Der maximale Schalldruckpegel beträgt 103dB bei 8W rms Leistung, betrieben mit PoE+.
- Die Betriebstemperatur beträgt -0 °C bis +50 °C
- Leistungsaufnahme 12.95 W (Nennausgangsleistung)5W (IEC62368-1)
- Kennschalldruckpegel (1W, 1m ) 94 dB 95 dB (500 Hz – 5 kHz, rosa Rauschen)
- Audio Codec PCMU (G.711u), PCMA (G.711a), G.722
- Netzwerk Audio I/F
- SIP-Übertragungsmodus: PCMU/PCMA/G.722, P2P/SIP-Server-Verbindung
- Multicast-Übertragungsmodus: PCMU/PCMA/G.722, automatische Codec-Erkennung, 20 Anschlüsse
- VMS-Übertragungsmodus: ONVIF-Audio-Rückkanal, PCMU
- Interner Nachrichten-Rundspruchmodus
- Hinweis: Jedem Sendemodus kann mit der Funktion Prioritätseinstellung eine Rangfolge zugewiesen werden.
- ONVIF ist eine eingetragene Marke von ONVIF Inc.
- Netzwerksteuerung I/F
- Remote-API (HTTP-Befehle)
- Netzwerk I/F 100BASE-TX, Auto MDI/MDI-X, RJ-45-Anschluss
- Netzwerk Protokoll = TCP/IP, UDP, HTTP, RTP, RTSP, RTCP, ARP, ICMP, IGMPv3, NTP, SIP (RFC3261)
- Interne Mitteilungen
- Bis zu 20 Audio-Dateien (Maximaler Speicherplatz: 80MB)
- Unterstütze Dateiformate:
- WAV-Format: 8/16/44,1/48 kHz Abtastrate, 8/16 Bit, mono/stereo
- MP3-Format: 32/44,1/48 kHz Abtastrate, 64 bis 320 kbps, CBR/VBR, mono/stereo
- Wiederholungen: 1 bis 10 Intervall 0 bis 30 Sekunden, Dauer (5 – 3600 s)
- oder Timer (Startzeit bis Endzeit) Intervallzeit: 0 – 60 s, Verzögerung: 0 – 30 s
- Auslösung: Steuereingang oder Remote API (HTTP)
- Taktgenauigkeit +/-13 s pro Monat, Schutzdauer bei Stromausfall: 24 h (RTC-Zeitspeicher, bei 40 °C)
- Zeitanpassung Manuelle Zeiteinstellung, Zeitanpassung durch NTP-Server
- Steuereingänge 2 Kanäle, spannungsfreie Schließerkontakteingänge, Leerlaufspannung: 5 V DC, Kurzschlussstrom: 2 mA oder weniger, abnehmbare Klemmleiste (6 Pin)
- Steuerausgänge 1 Kanal, Open-Kollektor-Ausgang, Spannungsfestigkeit: 30 V DC, Steuerstrom: 10 mA oder weniger, abnehmbare Klemmleiste (6 Pin)
- Anzeigen LAN LINK/ACT (grün), STATUS (orange)
- Ausführung lackiert, verkehrsweiß (RAL 9016 oder ähnlich), frame: steel plate / grill: steel net
- Betriebstemperatur 0 °C bis +50 °C
- Max. Luftfeuchtigkeit (im Betrieb) 90 % r.F. oder weniger (keine Kondensation)
- Abmessungen 230 x 89 mm (Ø x T)
- Lautsprecher 16 cm Konuslautsprecher
- Montageöffnung 200mm +/-2 mm
- Für Deckenstärke 5 – 25 mm230 x 89 mm (Ø x T)
- Ausführung lackiert, verkehrsweiß (RAL 9016 oder ähnlich)
- Gewicht 880 g
- Zubehör (enthalten)Musterpapier x1, Abnehmbarer Anschlussstecker (6 Stifte, am Gerät vorinstalliert) x1
Optional erhältlich fals benötigt :
- Art-Nr 88-860-08015 = IP-A1SC15 = IP-LAN PoE Hornlautsprechr mit selben Funktionen
- Art-Nr 88-860-08081 = IP Audio Mikrofonsprechstelle IP-A1RM + PoE + Webbrowser + AUX-NF-Inp
- Lan Kabel 1m…100m in unterschiedliche Qualität und Farben ebenso erhältlich
- PoE Switch / PoE Netzteile in unterschiedlicher Leistung
- Otional interfaces (offene Protokollstandards)
- Art-Nr 88-860-08040 = IP-A1PG = IP-Audiointerface, 15W-Verstärker, 1 Line-/Mikrofoneingang, 1 Line-Ausgang, 1 Lautsprecherausgang, PoE+
- IP-A1PG = IP-Paging Gateway, Konverter von SIP/ONVIF/analogem Audio zu Multicast, 1 Line-/Mikrofoneingang, 1 Monitor-Ausgang, PoE
- IP-Interfaces (TOA-Protokoll)
- TOA NX-100 = Netzwerk-Audioadapter zur Übertragung von Audiosignalen, voll duplexfähig, 1 Audioeingang bzw.-ausgang
- TOA NX-100S = Audio-Netzwerkadapter zur Übertragung von Audio- und Steuersignalen über LAN, 1 Audioeingang bzw.-ausgang, EN 54-16 zertifiziert
- TOA NX-300 = Audio-Netzwerkadapter zur Übertragung von Audio- und Steuersignalen über LAN, 2 Audioeingänge bzw. -ausgänge
