Beschreibung

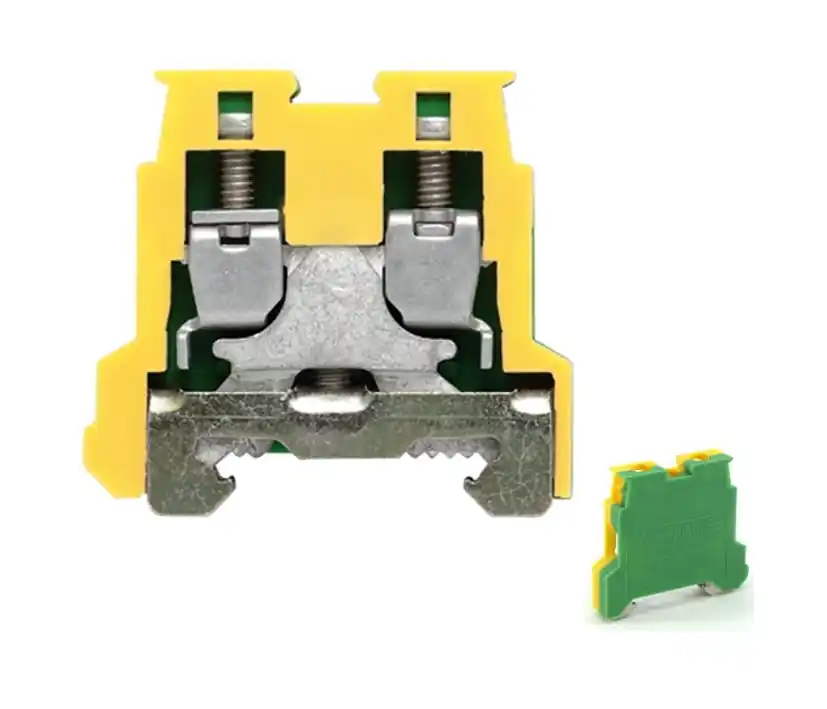

PE Klemme für schmale TS15 Hutschienen / Weidmüller PE Schutzleiter-Reihenklemme Durchgangsklemme AKE2.5 Grün-Gelb für Hutschienenmontage
-
PE Schutzleiter-Reihenklemme Typ AKE2.5 / SAK-Reihe
- Mit Schlitzschrauben und Drahtschutz
- Montageart Hutschiene TS15
- Für schmale Hutschienen mit 15mm Baubreite
- Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 …2,5qmm
- Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm )
- Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,5 … 2,5qmm
- Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 …4qmm
- Leiteranschluß max AWG12
- Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2
- Bemessungskurzzeitstrom 300A bei 2,5qmm
- Bemessungsspannung max. 250V ( nach CSA 300V 10A )
- Durchgangswiderstand gemäß IEC 60947-7-x 1,33mOhm
- Bemessungsstoßspannung zur Nachbarklemme 4KV
- Verlustleistung gemäß IEC 60947-7-x 0,77W
- Anschlussart 1 Schraubanschluss
- Anschlussart 2 Schraubanschluss
- Anzahl der Etagen 1
- Isolierstoffart Thermoplast
- Eine Seite komplett geschlossen und vollisoliert = Grüne Seite / Gebe Seite wie in Abbildung
- Einsatztemperaturbereich -50 … +100 °C
- Verschmutzungsgrad 3
- Werkstoff PA66
- Brennbarkeitsklasse d. Isolierstoffs n.UL94 = V2
- Breite/Rastermass 5,0mm
- Höhe inkl. niedrigstbauender Montageart 25,0mm / Länge 28,0mm
- Explosionsgeprüfte Ausführung „EEx e“ Nein
- Farbe Grün-Gelb
- Lieferumfang: je 1 Stück
passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben
- Bst Nr 42-691-00020 = 15mm schmale Hutschiene
- passend zur Serie ist erhältlich
- Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene
- Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene
