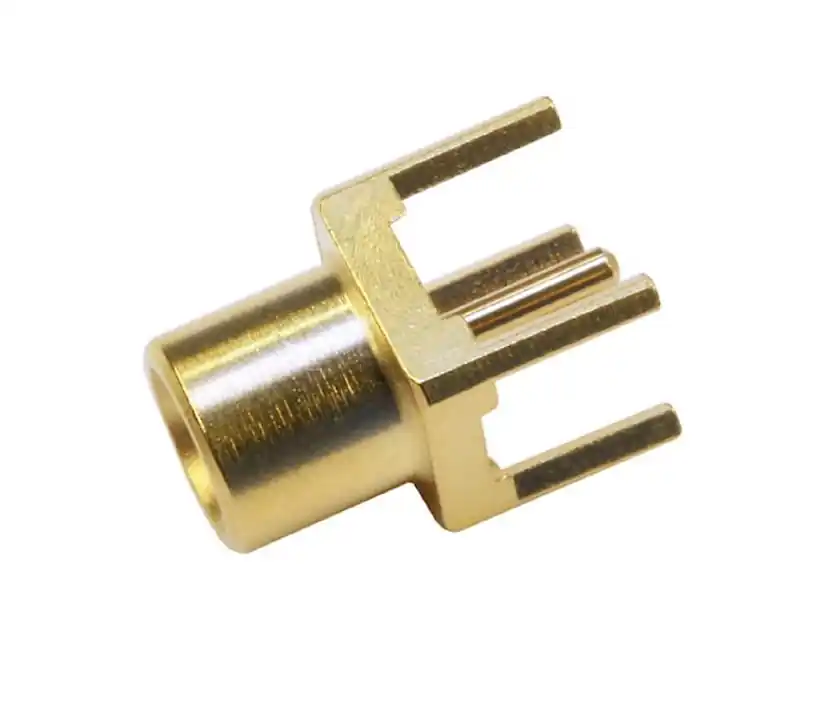

MCX Printbuchse für die Leiterplatte gerade 50-Ohm
- MCX Buchse für die Platinenmontage
- geeignet für den Frequenzbereich bis 6GHz
- Impedanz 50-Ohm
- Abmessungen siehe Zeichnung ( weitere Bilder )
- Durchmesser oben 5,0mm
- Gesamthöhe: 10mm
- Pinhöhe: 4mm
- Rastermass: 5,08mm
MCX-Einbaubuchse für gedruckte Schaltungen ( Leiterplatten )
Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50-Ohm Wellenwiderstand angeboten. Die Leiterplattensteckverbinder der Serie MCX sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten, KFZ-Technik ( GPS usw. ) und Kommunikationsendgeräten aller Art eingesetzt.
Technische Daten :
- Anschluss: Lötpins
- Art Einbau- bzw. Anbaubuchse
- Ausrichtung gerade
- Steckgesicht nach IEC61169-36
- Betriebstemperatur -55 °C …. 155 °C
- Farbe gold
- Frequenz bis 6 GHz
- Impedanz 50-Ohm
- Lebensdauer in Steckzyklen >500
- Material (Außenleiter) Berylliumkupfer, vergoldet
- Material (Innenleiter) Messing, vernickelt und vergoldet
- Material (Isolation) PTFE
- Montage Leiterplattenmontage
- Spannungsfestigkeit bis 750Veff
- Isolationswiderstand (Min.) 1 Gohm
- Kontaktwiderstand Außenleiter (Max.) 2,5mOhm
- Kontaktwiderstand Innenleiter (Max.) 5mOhm
- Material (Feder) Berylliumkupfer
- Rückflussdämpfung bei 1 GHz (Min.) 20dB
- Steckkraft (Max.) 63N
- Ziehkraft 8 N bis 20 N
- RoHs konform: 2002/95/EC
- Typ MCX
