Beschreibung

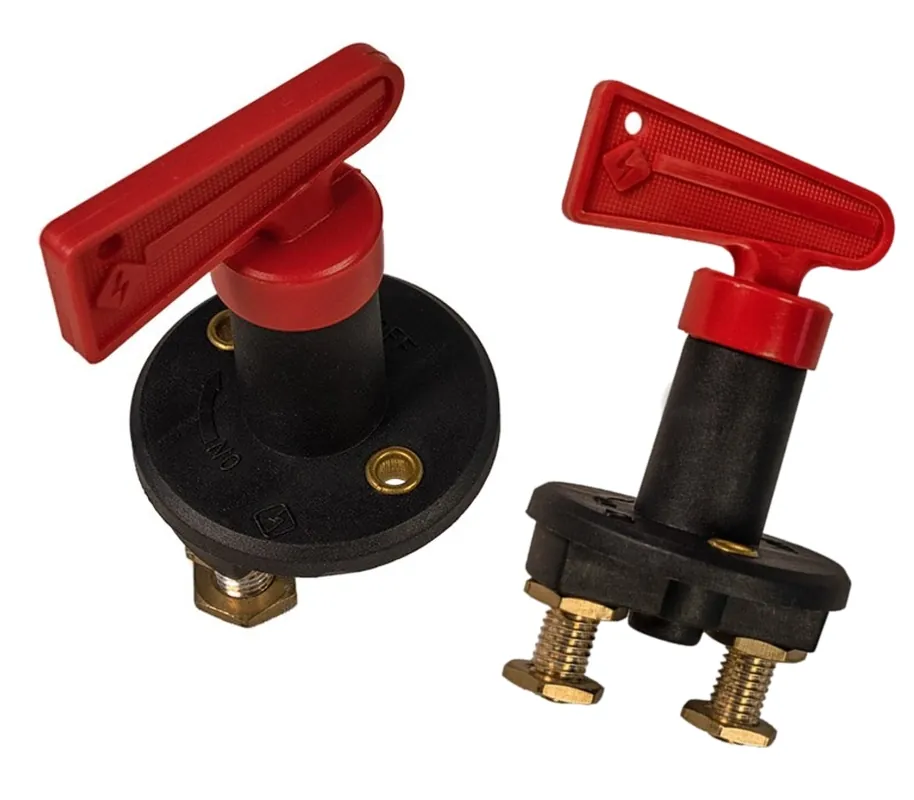

Batteriehauptschalter für hohe Strombelastung und dauerhafte Beanspruchung
Einsatzbereich bei KFZ, Car, Caravan, Bus, Boot, Yacht, Marine, Camping sowie Einsatz bei 12/24V Photovoltaik Inselanlagen z.B. im Gartenhaus usw.
- Stabile Standard Ausführung basierend auf den Erfahrungen aus der Relaistechnik in wasserdichter Ausführung
- Schalthebel in Aus-Stellung abziehbar Ja
- Einbau- oder Flanschmontage Einbauloch 24mm
- Hauptkontaktstrom ausgelegt für Dauerstrom und hohen Einschaltstrom bis 200A
- Ideal auch für die Batterietrennung unter Last bei ein Notfall
- Ideal für Anwendungen im Traktor, Transporter, LKW, Bus, KFZ, Boote, Bodenunterstützungsfahrzeuge, Bau- und Landwirtschaftsfahrzeuge,
Technische Daten :
- Einbau- oder Flanschmontage
- Einsatz für Spannungssysteme 12V oder 24V max. 32V
- Kontakt: Schliesserkontakt ( EIN-AUS )
- Kontakt bis 300A davon Dauerstrom: 100A Peak 200A Spitzenstrom: 300A 3min
- Kontaktoberfläche Kupfer
- Anschluss der Kontakte: M8 Bolzen
- Abgedichtetes Gehäuse
- Dichtigkeit IP67 auch bei abgezogenem Schlüssel
- Extrem Robustes Design und Ausführung
- Schock- und 4G Vibrationsfest
Weitere Eigenschaften:
- Spannung typisch 12VDC oder 24VDC
- Voltage max 32Volt DC Gleichspannung
- Kontakt 1x Schliesserkontakte ( Ein-Aus )
- Duty Rating: 100/200A DC 300A 3min / Overload ( Carrying )
- Anschluss der Kontakte: M8 Bolzen ( Kupfer )
- Temperatur-Einsatzbereich: -30….+70°C
- Abmessungen siehe auch Zeichnung weitere Bilder !
- Durchmesser 60 x Ges.-Länge 107mm
- Einbauloch-Durchmesser 24mm
- L: mit Schlüssel 70mm / Unterteil: 37mm
- Befestigungsbohrung: 23mm ( 38mm Bef.Loch Mitte-Mitte )
- Gewicht: 0,18Kg
Dieses Schalterserie ist wie folgt erhältlich :
- Bst Nr 95-100-00600 = Batterieschalter 200/300A
- Bst Nr 95-100-00200 = Batterieschalter 200/500A
- Bst Nr 95-100-00400 = Batterieschalter 400/1200A
