Beschreibung

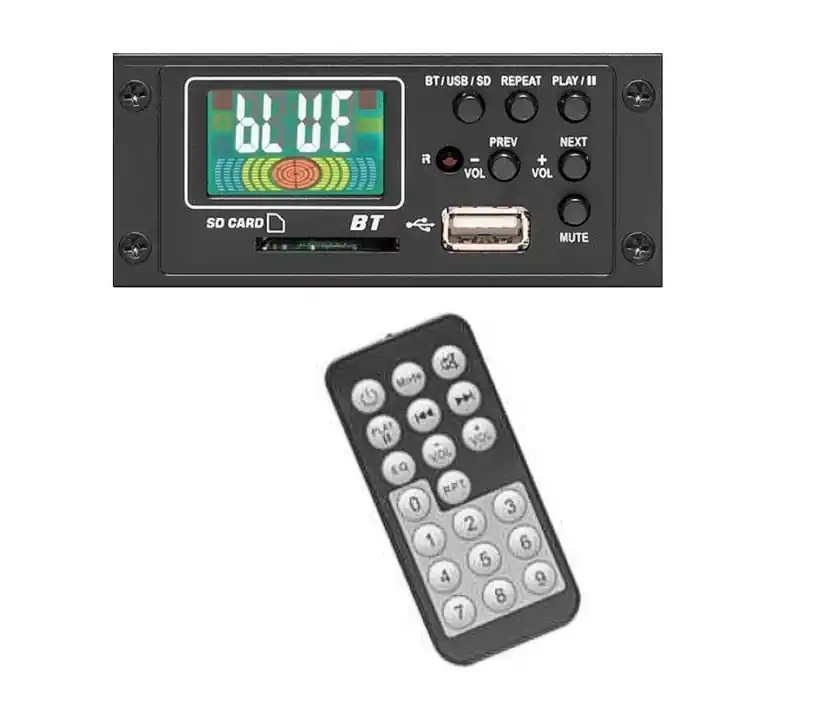

Bluetooth Empfänger Audio MP3 Player Einbaumodul mit USB-Player, SD-Player und Fernbedienung
- Dieser Universal MP3 Player dient zum abspielen von reinen Audiomedien auf einen NF-Stereo Ausgang
- Dieses Bluetooth Modul mit integriertem MP3-Player verfügt über einen
- USB-Steckplatz und ein SD-Speicher Steckplatz (jeweils 8GB max.)
- per Bluetooth Verbindung von Smartphone, Handy, Tablet, Notebook oder PC
- Das BT-Player-Modul eignet sich für den Einbau in
- Panels, Kleinzentralen, Modulträger, entsprechende Leerfelder im Multimedialer Umgebung usw.
- Es dient zur Audioübertragung von SD-Card, USB-Stick oder über Bluetooth-Kopplung
- Über den Kombi USB-SD-Player können div Audiodateien in den Formaten:
- FLAC, WAV, APE, MP3, MP2, WMA, uvm. abgespielt werden
Weitere Funktionen :
- Grafik-Display zur Anzeige der Menüführung und Zeitanzeige
- sowie
- Musik-Spielzeit, Titelnummern, Audiopegel, Player-Modus ( BT – USB – SD ) sowie weiteren Funktionen
- EQ = integrierte EQUALIZER Klangregelung
- Funktion Auswahl zwischen 6 festen Klangeinstellungen
- Bedientaste BT / USB / SD = Medienauswahl
- Taste PLAY/II (PAUSE) = Durch Drücken der PLAY-Taste wird ein Lied gestartet.
- Speichermedien können mit REPEAT Funktion wiederholt werden
- Durch kurzes Drücken der Taste REPEAT erscheint auf dem Display „ONE“ und
- das aktuelle Lied wird wiederholt. Durch erneutes Drücken erscheint auf dem Display
- „ALL“ und alle auf dem USB-Stick befindlichen Lieder werden wiederholt.
- NEXT / PREV Taste = können Titel im Mobilgerät weitergeschaltet werden
- REPEAT Taste = Wiedergabe am Mobilgerät starten ( im BT-Modus )
- MUTE Taste = Stummschaltung
- PREV / NEXT / VOL =
- PREV Rücksprung zum vorherigen Titel
- NEXT Vorspringen zum nächsten Titel
- VOL- Verringern der Lautstärke (durch Langdruck, 1 sec. auf die Taste)
- VOL+ Erhöhen der Lautstärke (durch Langdruck, 1 sec. auf die Taste)
- Alle Funktionen können auch über die mitgelieferte Fernbedienung gesteuert werden.
- Ziffernblock an der Fernbedienung = Direktanwahl der Titel möglich
Technische Daten
- Spannungsversorgung 12Volt DC am Einbaumodul über Litzenkabel
- Anzeige: LCD-Grafik-Display, Menüführung und Zeitanzeige
- Eingänge: SD-Card, USB-Port für USB-Sticks
- Bluetooth ( BT-Audio )
- Stromverbrauch 40mA bei 12Volt DC ( Netzteil optional z.B. 93-815-00416 mit Adapter 41-149-00265 )
- Schutzart: IP20 Indoor
- Ausgang : NF-Stereo Ausgang ( Linesignal 47Kohm über kleinen Steckkontakt )
- Anschluß über 5poligem RM2,54mm Steckverbinder mit 100mm Kabel samt LP-Stecker
- Belegung: Gelb (+12V ) / Orange ( – ) / Rot = NF-Audio / Brau ( GND ) / Schwarz = NF-Audio Links
- Siehe auch weitere Bilder !
- Kein Lautsprecherausgang ! ggf. kleinen Stereo-Verstärker mit AUX-Input anschließen
- z.B. Bst-Nr 83-769-00320 / Bst-Nr 88-850-00514 / Bst-Nr 88-850-00535 / Bst-Nr 88-850-00555 / Bst-Nr 92-477-00194 usw.
- Abmessungen
- Frontplatte: B: 94mm H: 40mm T: 50mm
- Einbauabmesungen : B: 78mm H: 37mm
- Gewicht 0,2 kg
Lieferung : Modul inkl. Anleitung + Fernbedienung mit 3Volt Batterie CR2025
