Beschreibung
Motoransteuerung für bürstenbehaftet 24V Gleichstrommotoren bis 8A max 15A kurzfristig + Ansteuerung über 2 Eingänge für 1-2 24VDC Motoren bis 200/250W Leistung mit Links- Rechtslauf fals benötigt ! Einfachste Ansteuerung durch 2 Eingänge mit High-Low Signal
Motoransteuerung für bürstenbehaftete Gleichstrommotoren bis 8/15A + Ideal für Transportbänder, Logistik, Rührgeräte, Machienenbau usw.
Für die Steuerung folgender Funktionen :
+ Drehrichtumgsumkehr
+ Überlastabschaltung
+ Kurzschlußerkennung
+ Dynamische Bremsung
+ zum Aufschnappen auf die Hutschiene ( DIN Schiene EN50022 35mm üblichst )

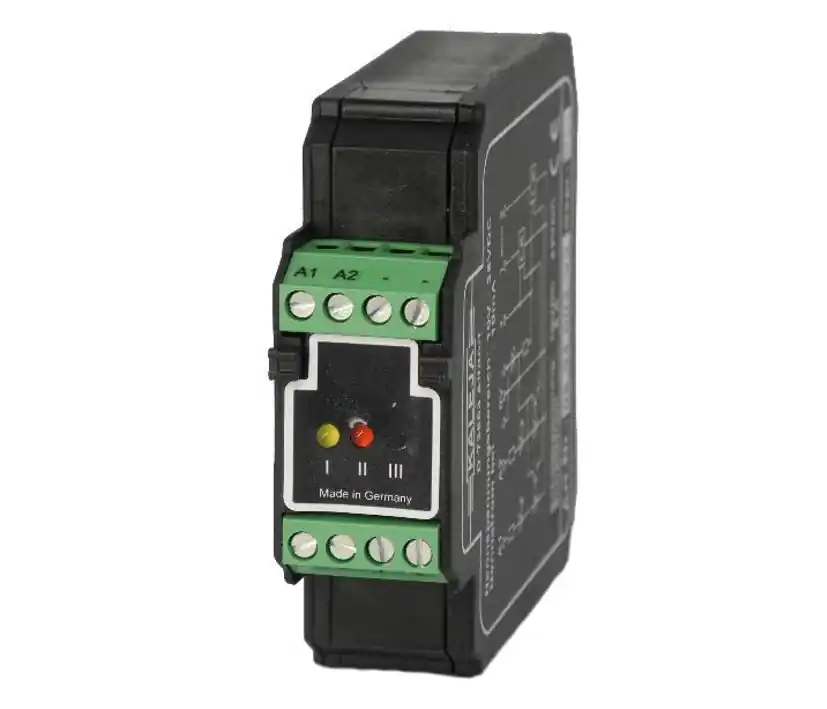

Das Modul Maxi-MW-8-300 ist eine Motorsteuerung für bürstenbehaftete 24V DC Motoren zur Verwendung im industriellen Umfeld.
Das Modul gewährleistet das zuverlässige Ein- und Ausschalten von Motoren.
Das Modul MAXI-MW-8-30 ist eine Zweiquadranten-Motorsteuerung für 1-2 DC-Motoren zur primären Verwendung im gewerblichen Umfeld.
Das neue Modul gewährleistet das Ein- und Ausschalten von 24V DC Motoren.
Der 24Volt Motor wird immer mit dynamischer Bremse gestoppt.
Lastrom + Summenstrom :
Beim Betrieb von einem Motor gilt der in den Technischen Daten angegebene Dauerlaststrom. Beim Betrieb von 2 Motoren hängt der Summenstrom von verschiedenen Faktoren ab die je nach Anwendung ermittelt werden müssen. z.B.: Umgebungstemperatur, Einschaltdauer, Einbausituation. Der Maximal angegebene Summenstrom darf nicht überschritten werden.
Überlasterkennung/Temperaturabschaltung :
Die Endstufe hat eine integrierte Überlasterkennung, die den Motor abschaltet, sobald die Baugruppe überhitzt. Wenn die Baugruppe abgekühlt ist, schaltet sich die Endstufe automatisch wieder ein und startet den Motor neu
Dynamische Bremse :
Die Dynamische Bremse ist nicht abschaltbar. Die Motorwicklung wird beim Ausschalten an beiden Klemmen auf GND geschaltet
Kurzschlußerkennung :
Wenn die Steuerung einen Kurzschluss erkennt, wird die Endstufe gesperrt. Die Endstufe muss durch ein neues Startsignal am entsprechenden Digitaleingang wieder freigegeben werden
Das Modul verfügt über folgende Anschlüße :
+ Digitaleingänge für Rechts- und Linkslauf Digitaleingang ( A1 = Richtung „dir1“) und ( A2 = Richtung „dir2“ )
+ GND = Masse für Digitaleingang Definition Digitaleingang : High = U > 6Volt / Low-Signal = U > 3Volt
+ Eingangswiderstand : 3,3Kohm
+ Netzteil Eingang ( + VCC ) und ( – Minus GND )
+ Motorklemme 1 = geschalten von A-2 + Motorklemme 2 = geschalten von A-1
*** siehe auch weitere Bilder mit Logikplan ****
Technische Daten :
Nennspannung / Eingang typisch: 24Volt DC ( Range 10-35V DC )
Ausgang für Motor Dauerlastrom 8,0A max Strom 15A
Ruhestom nur 13mA
Steuereingänge : 24,0V DC
Kurzschlußerkennung : 80A Abschaltzeit nach Kurzschluß nur 100us
Enstufe … Treiber für Motor = MOS-FET
Temperaturüberwachung : Ja integriert
Überspannungsschutz Ja integriert
Statusanzeige : LED-1 = Gelb für ( DIR-1) / LED-2 = Rot = ( Dir-2 )
Galvanische Trennung Eingang zu Ausgang Nein
Dynamische Bremsung z.B. Ankerkurzschluß = nicht abschaltbar
Definition Digitaleingang : High = U > 6Volt / Low-Signal = U < 3Volt / Eingangswiderstand : 3,3Kohm
Temperatureinsatzbereich : -20°C … +50°C
Rrfüllt Normen : EMV Störfestigkeit EN61000-6-2 : 2016
EMV Störaussendung : EN61000-6-3: 2007 +A1 : 2011
Gehäuse: UL94V-= Kunststoff / ROHS Ja
Abmessungen : B: 22,5mm H: 75mm / T : 102mm
Anschlüsse und weitere Daten siehe weitere Bilder
Anschlüße und weitere Daten siehe weitere Bilder ! bzw. Datenblatt
