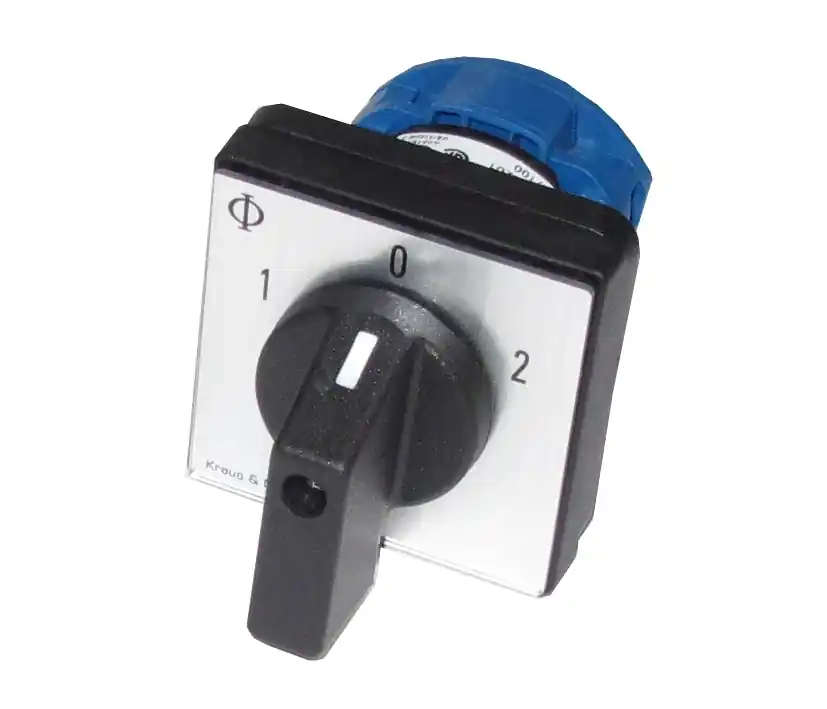

Nockenschalter 1-0-2 Hauptschalter Lastschalter Einsatz bis max 20A 660VAC mit Knebel und Frontblend
- Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm
- Schaltergröße S0
- Ersetzt Vorgänger C6 A210 Norm: CSA C22.2 -14
- Polzahl=1 / Kontakt 1x UM 1x Wechsler mit Brücke
- Mit Nullstellung = Ja = Stufen 1-0-2 ( Schalterstellung )
- Kontaktmaterial: Silber
- Schaltwinkel (Schaltstellung) 60grad
- Bemessungs-Dauerstrom bis 20A
- Typischer Einsatz: 230V…440VAC Spannung: max 690VAC
- Bemessungs-Leistung bei AC-21, 600-660V = 7,5 kW / 5,5KW ( AC3 )
- Bemessungs-Leistung bei AC-23, 380-440V = 7,5 kW / 20A ( AC21A )
- Bemessungs-Leistung bei AC-15, 230V = 3,7 kW / AC23 / AC15 5A
- Bemessungsbetriebsstrom Ie bei Gebrauchskategorie
- AC-20A = 690V = 20A
- AC-21A = 20-690V = 20A
- AC-22A = 220A – 500V = 20A
- AC-22A = 660-690V = 20A
- AC-15 = 220-240V = 6A
- AC-15 = 380-440V = 4A
- Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III
- Sicherungscharakteristik 25A
- 4x Schraubanschluss für Kabel bis 2,5qmm
- Beschriftung der Kontakte : 2 / 4 und 1 / 3
- 2 = Wechsler und 1 + 3 = Schliesserkontakt
- Schutzart frontseitig = IP66
- Verschmutzungsgrad 3
- Überspannungskategorie : III 4KV
- erfüllt Normen: IEC60947-3 / EN 60947-3 / VDE0660 Teil 107
- UL60947-4-2 / UL508 / CSA = C22.2 No 60947-4-1 300V 20A
- Vibrationsfestigkeit Schockfestigkeit Min. 4g, 2-100Hz, 1,6mm Min. 5g, 6ms
- Vibrationsfestigkeit Schockfestigkeit IEC 61373 (1999) Kategorie 1, Klasse B min. 5g, 30ms
- Abmessungen :
- 4-Lochbefestigung ( 36x36mm) Frontschildgröße: S0
- Abmessungen-Blende: 48x48mm / BasisplatteH: 5,3mm/ H: 7,2mm
- Knopfhöhe: 23mm
- Nocken für Knopf DM: 6mm / Halbrundlich : ca. 5,5mm
- Schalter Rückseite : 43x36mm / Bautiefe Schalter: 28mm
Lieferung Schalter inkl. Knebel und Frontblende und Anleitung
