Beschreibung

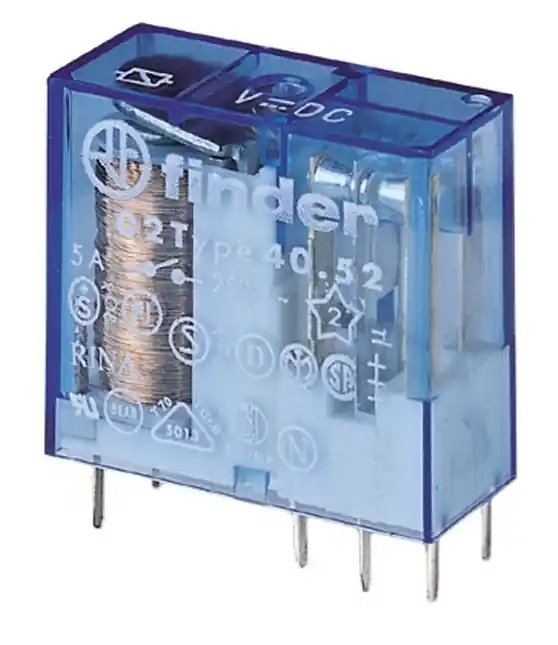

24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V
- 24V DC Relais Für Leiterplatte oder Fassung
- Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5…36V )
- 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )
- Kontaktbelastbarkeit max 2 x 8A bis
- Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC
- Kontakte Max. Schaltleistung AC1 = 2000VA
- Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW
- Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA
- Kontakte bis max. Schaltstrom DC1= Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A
- Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar
- Ansprech-/Rückfallzeit = 7/3ms
- 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte)
- Kontaktmaterial Standard AGNi
- Abmessungen: B:29mm H:25mm T:12,4mm
- Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder )
-
Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw.
Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen
- Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335
- 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke
- Spulen 500mW Verbrauch
- 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen
- Relaisschutzart RT-II nicht Waschdicht
- Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C
Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung
- AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.
- AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes
- AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung
- DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last
passendes Zubehör siehe im Zubehör Register ( Beispiele )
- Bst Nr 47-827-00060 = Relaisfassung für Platine
- Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )
- Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
