Beschreibung

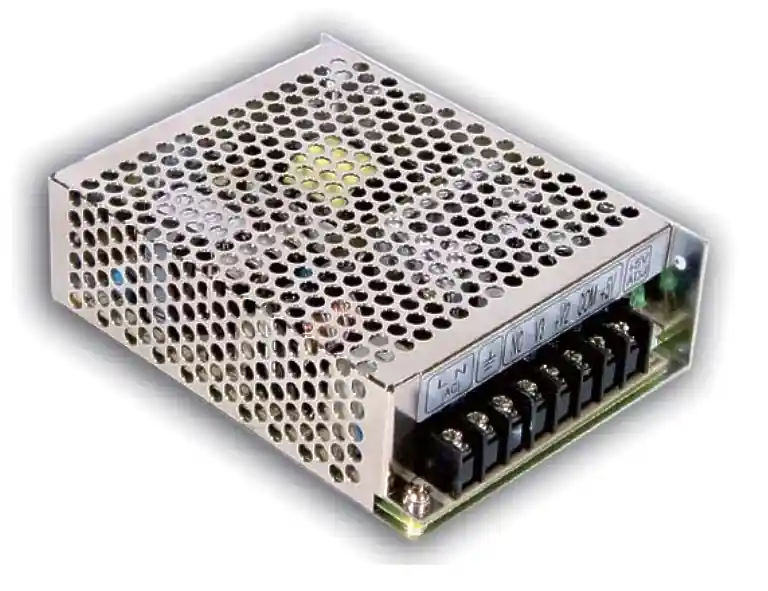

+15V -15V Netzteil mit +5V zusätzlich. Sehr solides Netzteil bzw. Schaltnetzteil mit Triple Ausgang ( 3fach Ausgang )
Technische Daten:
- Betriebsspannung: 230Vac typisch
- Eingangsspannungsbereich: Autom. 85…264Vac 47…63Hz
- oder auch
- Eingangsspannungsbereich: 120…370Vdc
- Leistung bis max. 65,5Watt
- 3-fach Ausgang ( Triple Ausgang ) :
- CH1: = + 5V DC 5,0A ( Range 0,2…5A max 8A ) RW: 80mV
- CH2: = + 15V DC 2,2A ( Range 0,2…2,2A max 3A ) RW: 120mV
- CH3: = – 15V DC 0,5A( Range 0….0,5A max 1A ) RW: 80mV
- Die höheren max Ströme ergeben sich je nach Lastverteilung der Ausgänge !
- Geringe Restwelligkeit nur 80/120mV je nach Ausgang
- Poti zur Spannungsnachjustage bei 5V Ausgang von 4,75…5,5 Volt
- Kurzschlußfest / Überlastschutz
- Überspannungschutz bei 5Volt DC 5,75-6,5V
- Hoher Wirkungsgrad 73%
- Soft-Start mit Strombegrenzung
- Eingebauter Entstörfilter
- Temp.Einsatzbereich: -25°…+75°C
- Withstand 5G vibration test !
- Gehäuseform: CASE mit offenen Schraubanschlüsse
- Abmessungen: L:129mm B:98mm H:38mm
- Gewicht: 0.44kg
Im Boden sind 2x M3 Gewinde ( Abstand 33mm) eingelassen zur Befestigung via Hutschienenclips / Seitlich sind 3x M3 Gewinde ( Abstand 77 + 18mm) eingelassen zur Befestigung via Hutschienenclips etc.
