Beschreibung

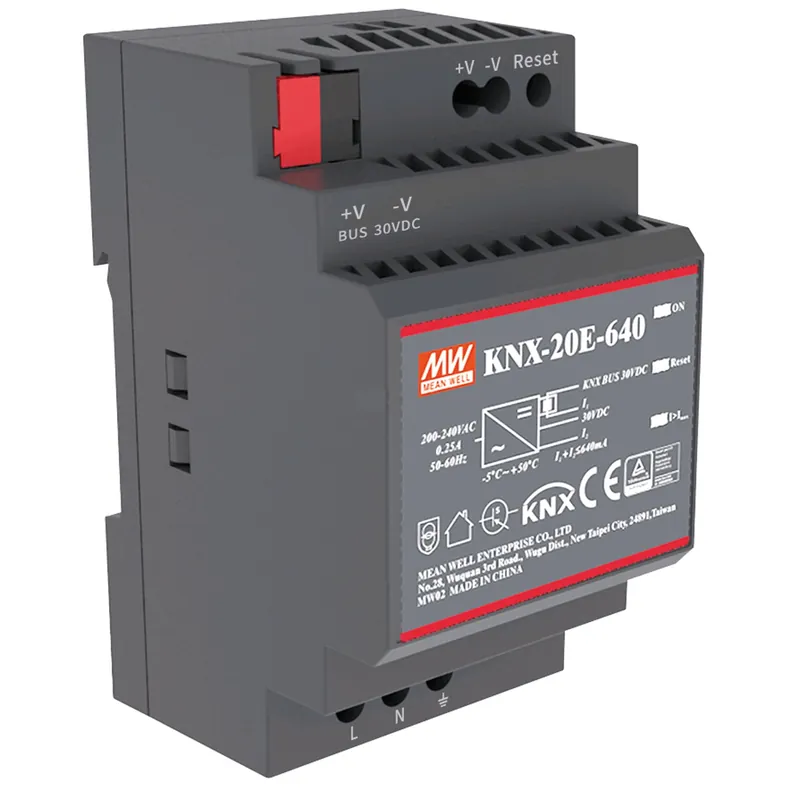

Dieses Universal KNX-Netzteil ist eine zuverlässige und sichere Lösung für jede KNX-Bus Anwendung
- Direkt auf die 35mm Hutschiene TS35 DIN-Schiene montierbar
- geschlossene Bauform mit berührgeschützte Schraubanschlüsse
- Universaleingang 180-264VAC
- Überlastschutz durch Strombegrenzung, auto-recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung
- SELV ( Safety extra low voltage )
- Luftkühlung ohne Lüfter daher geräuschlos
- Reset Knopf ( Taste zum Zurücksetzen des KNX Busses )
- Parallelschaltung mehrerer dieser KNX Netzteile (max. 64)
- 3-fach LED Status Anzeige
Typische Anwendung des KNX-Netzgerätes
- Intelligente Haussteuerung
- Moderne Gebäudeautomation
- Beleuchtungssteuerung
- HVAC-System
- Sicherheitssysteme
- Jalousien und Fensterläden
- Überwachungssysteme / Alarmüberwachung
- Energiemanagement
- Industrieanlagen
Technische Daten:
- Eingangsspannung 230V AC typisch
- Autom.Eingangsspannung von 180…264Vac (47-63Hz) oder 254…370Vdc
- Ausgangssspannung: 30Volt DC stabilisiert ( KNX Bus üblich )
- Integrierter Überspannungsschutz: 33-35V
- Ausgangsleistung: 19,2Watt
- Ausgangsstrom: 0-640mA
- Restwelligkeit nur 100mV
- geschlossene Bauform, Isolations Klasse 1
- Isolationsspannung IP-OP = 3750VAC / IP-FG 2000VAC
- berührgeschützte Schraubanschlüsse
- Überlastschutz durch Strombegrenzung, auto recovery
- Überlastschutz: 205…235%
- Überspannungsschutz Kurzschlussfest
- Luftkühlung ohne Lüfter daher geräuschlos und servicefreundlich
- 100% Burn-In-Test unter Volllast eingebauter Entstörfilter
- Status LEDs ( Grün ok / Rote LED1 = Reset / Rote LED2 = Overload )
- Physikalische Taste zum zurücksetzen des KNX Busses
- (Drücken Sie die Reset-Taste für mindestens 20 Sekunden, um den KNX-Bus zurückzusetzen)
- Setup Time: 1000ms / Rise Time: 50ms 230VAC
- Wirkungsgrad: 86%
- Betriebstemperaturbereich: – 30 … + 70 °C
- Vibrationsfest: 2G 10min ( 10-500Hz )
- Sicherheitsstandards und Normen: EN61558-1 / EN61558-2-16
- EMC: EN50491-5-2, EN50491-5-3, EN50491-3, EN61000-3-2, EN61000-3-3
- EMC Immunity: EN50491-5-2, EN50491-5-3, EN61000-4-2,3,4,5,6,8,11
- ERP / EuP konform: no load power consumption <0,5Watt
- KNX Netzteil direkt auf DIN-Schiene montierbar.
- Abmessungen: B: 52,5mm H:58mm L: 90mm
- Halterung ( Clip ) für DIN Schienen / Hutschiene für TS35 ( 35mm Standard Schiene )
- Gewicht: 0,22 kg
