Beschreibung
3wege Frequenzweiche für 8ohm Lautsprecher bis 160Watt
- Universell verwendbare Frequenzweiche für 8-Ohm Lautsprecher.
- Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.
- Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz.
- Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Mitteltöner und 1x Hochtöner
- Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art

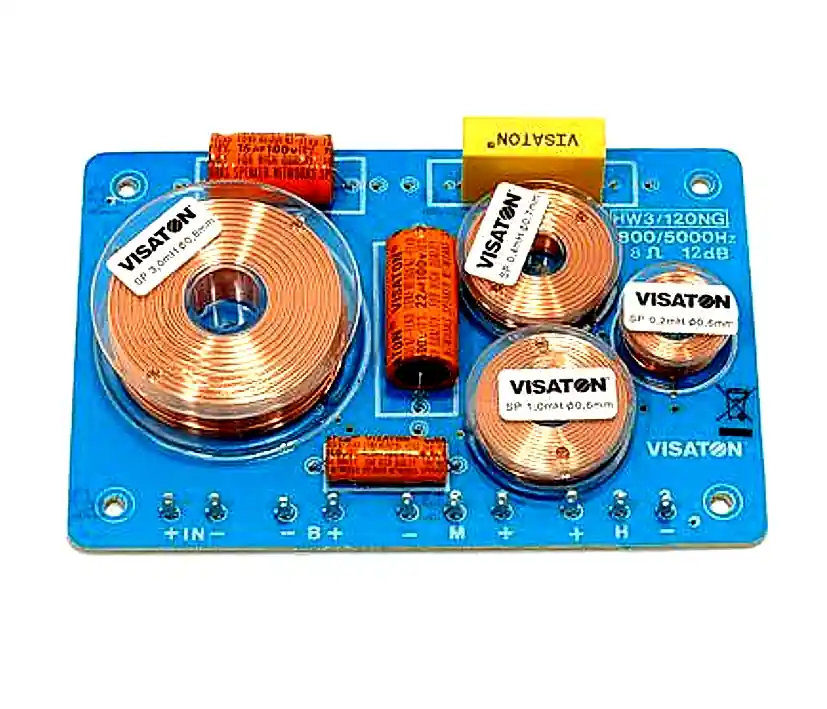

Solide 3-wege Frequenzweiche aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz.
Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen
Technische Daten:
- Musikbelastbarkeit 160W
- Nennbelastbarkeit 100W
- Nennimpedanz: 8-Ohm ( Für 8-Ohm Lautsprecher )
- Flankensteilheit 12 dB/Okt
- Trennfrequenz bzw. Übernahmefrequenz 800Hz + 3000Hz ( Bass 0-800Hz / Mitteltöner 800-5000Hz / Hochtöner 5…22Khz )
- Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) :
- + IN – = Eingang
- + B – = Basslautsprecher
- + M + = Mitteltöner
- + H – = Hochtöner
- Übernahmefrequenz 800Hz / 5000Hz.
- Abmessungen 100 x 150 mm
