Beschreibung

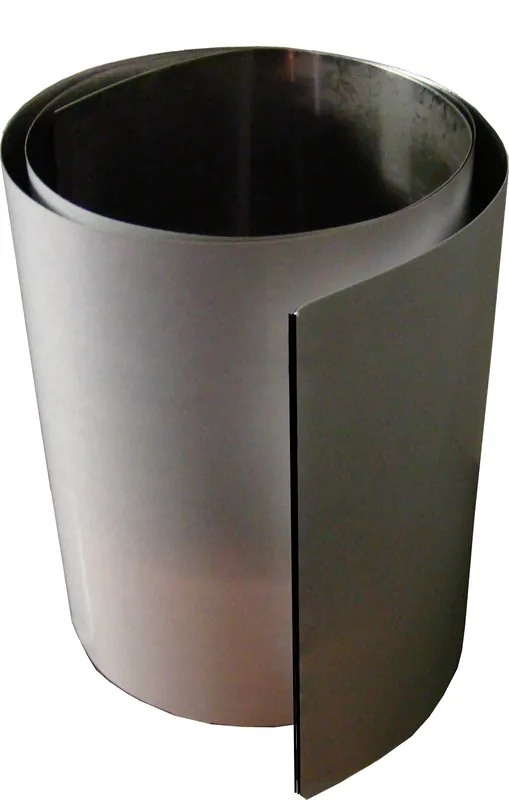

Selbstklebende MuMetall-Folie Materialstärke 0,1mm mit Klebeschicht
aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder, wobei durch die Folie die störenden oder die gestörten Bauteile abschirmt werden können.
- Breite: 155mm, Länge: 1000mm
- Materialstärke 0,1mm
- mit Klebeschicht
- Für Wechsel und Gleichstromfelder von 0….10.000 Hz
Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):
- Die Richtanalyse für MuMetall lautet :
- Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest
- und ist somit RoHS Konform
Richtwerte für magnetische Abschirmung Basis 50Hz
- Werkstoff: MuMetall
- Permeabilität = 30.000 µ4
- Maximalpermeabilität = 70.000 µ max
- Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T
- Koerzitivfeldstärke = 0,03 Hc A/cm
- Sättigungsinduktion = Bs 0,8 T
- Curie-Temperatur = 400 °C
- Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm
- Dichte = 8,7 g/cm³
