Beschreibung

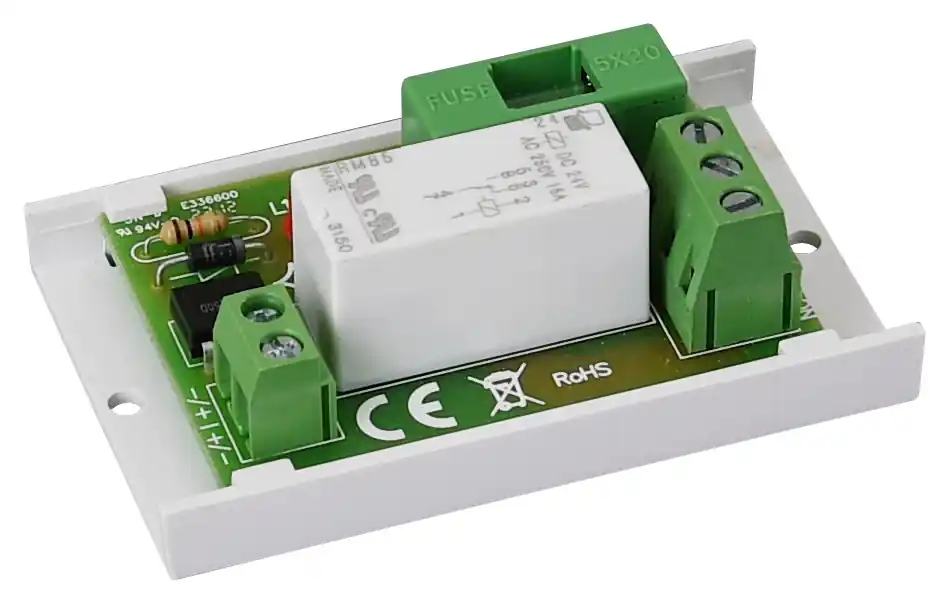

Modul 24V Relaisplatine 20-32VDC Relaiskarte mit 1x Wechslerkontakten 6A
24V Last-Relaismodul mit 1 Wechslerkontakt = 1x UM und optische Signalisierung mit Status-LED
Relaisplatine zur Umsetzung von Steueraufgaben
1x Wechslerrelais bis 6A Last schaltbar inklusive 6,3A Sicherung am Lastausgang
Das 24V Relaismodul ist für 24Volt DC or AC Steuerfunktionen ausgelegt.
Mit dem 6A Lastrelais und der 6,3A Schmelzsicherung ist es ideal für Steuerfunktionen auf kleinstem Raum. Es dient auch zur Umsetzung von OpenCollector-Ausgängen oder einfachen 24V Steueraufgaben auf lastgeführte Verbraucherkreise bis 6A bei bis 250VAC.
Die galvanische Trennung des Steuerkreises zum Lastkreis gibt zusätzliche Sicherheit für Ihr System.
Das Modul ist mit einer Kunststoffplatte mit Selbstklebeband ausgestattet, welches die Befestigung auf einer ebenen Fläche ermöglicht (Seitenwand eines Gehäuse, Hutschienenclip etc.) zusätzliche Bohrungen zur Befestigung sind an der Montagefläche vorhanden.
Technische Daten :
Abmessungen 70 x 43 x 23 mm ( B x H x T )
Spannungsversorgung Spule: 24VDC typisch Range 20V…32V DC/AC ( -/+5 % )
Stromaufnahme 16,7mA bei 24VDC Schaltleistung
Widerstand Spule: 1,4Kohm = 1440 OHM (-/+10%)
Relaiskontakt 6A max 250VAC
Schaltplan intern und weitere Daten dazu siehe weitere Bilder !
Betriebstemperatur – 10°C bis 40° C
Optionales Zubehör je nach Montageart z.B.
Art-Nr 93-808-03200 = Hutschienenclip 45x48mm
Art-Nr 93-808-03280 = Hutschienenclip 44×48,5mm
Art-Nr 97-905-01900 = 19mm Doppelklebeband extra stark haftend
