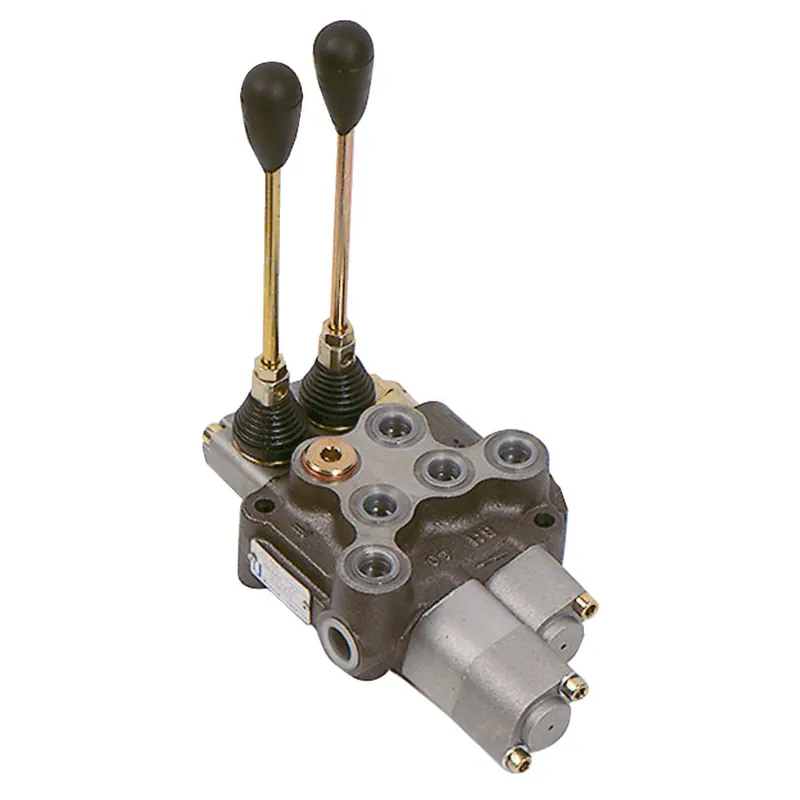

Produktinformationen „Steuerventil BM70/2 DW-SWR DW-SWR mit Federrückstellung“
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber doppeltwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R Schwimmstellung gerastet2. Steuerschieber doppeltwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R Schwimmstellung gerastetStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 80 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R1/2″Einschraubgewinde P2, T2: R3/4″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S/SW-R |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend, Schwimmstellung gerastet |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S/SW-R |
| 2. Schieber Ausführung: | doppeltwirkend, Schwimmstellung gerastet |
| 2. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 80 |
| Typ: | BM70/2 |
| Suchnummer: | 5747 |
