Beschreibung

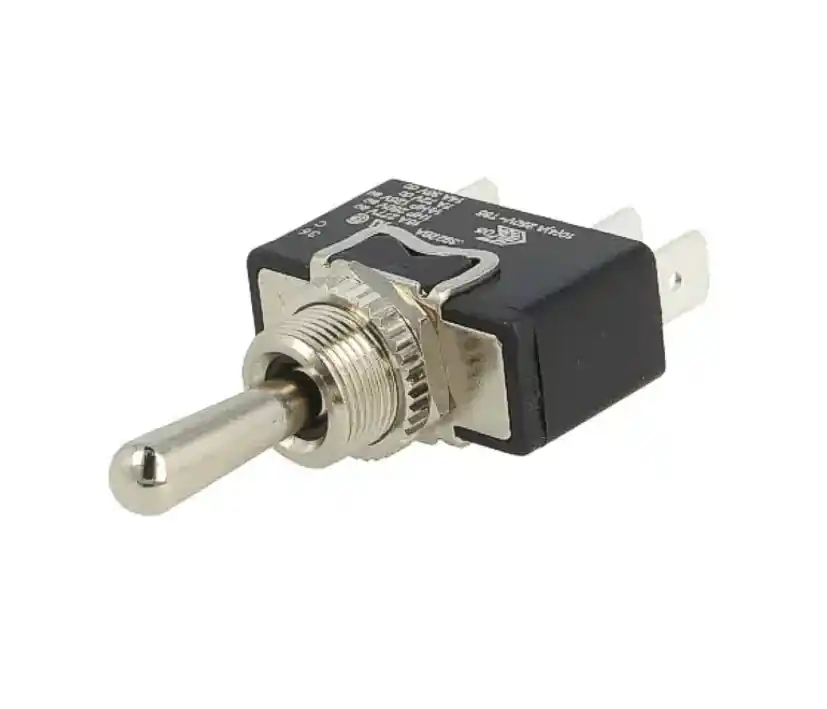

Kippschalter beidseitig Tastend mit Metallkipphebel für Zentralbefestigung
- Funktion: ON-OFF-ON ( Ein-Aus-Ein )
- Funktion: beidseitig tastend mit Mittelstellung ( springt auf Mitte zuurück wenn Hebel losgelassen wird )
- Abmessungen und weitere Details siehe auch weitere Bilder
- Länge des Hebels : 17,5mm ( Metallhebel )
- Korpus-Abmessungen: 29,5mm x 14mm ( Tiefe 17mm / Tiefe mit Kontakten = 27,5mm )
- Reine Gehäuseabmessungen 29.5x14x17mm
- Gewinde-Durchmesser: 12,5mm
- Gewindelänge ca. 10,5mm
- Gehäuseausschnitt: Ø12,7mm ( Bohrung in Frontplatte )
- Kontakte: 6,3mm Flachsteckkontakte ( 6,3×0,8mm )
- Gehäuse-Material Polyamid
- Schutzklasse / Dichtheitsklasse IP67
- Kontakte
- Max. Kontaktwiderstand = 100mOhm
- Belastbarkeit: 250Vac 10A
- Einschaltstromspitze: max 36A
- Einsatz natürlich auch an 12V DC ( 20A) oder 24V DC ( 10A )
Ähnliche Schalter mit beidseititiger Tastfunktion:
- Nr 95-834-00190 = Kipphebeltaster mit 12,5mm Zentralbefestigung ( 1xUM )
- Nr 95-834-00036 = Kipphebeltaster mit 6,0mm Zentralbefestigung ( 1xUM )
- Nr 95-839-00090 = Kipphebeltaster mit 6,0mm Zentralbefestigung ( 2xUM )
- Nr 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM )
- Nr 95-834-00705 = Wippschalter mit Symbolen II-O-I 25x33mm ( 2xUM )
