Beschreibung

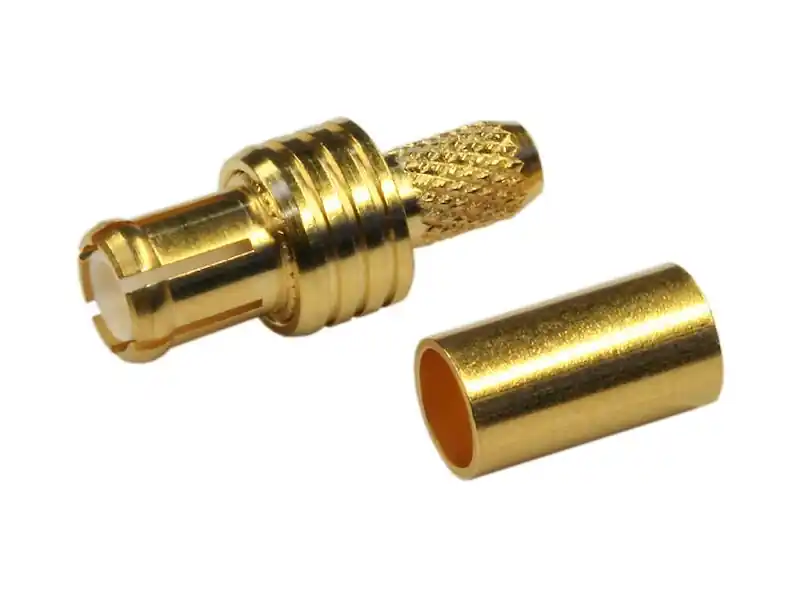

MCX Stecker Crimp für RG178 RG178A RG178B RG196A Koaxkabel ( MCX-Kabelstecker )
- gerade Ausführung Crimpversion
- Impedanz 50-Ohm
- Abmessungen siehe Zeichnung ( weitere Bilder )
- für Frequenzbereich bis: 6 GHz Länge: ca. 14,5mm
- Durchmesser mittig: 5,00mm
Für RG178 Koax hierzu die Spezifikation
- Innenleiter: 0,31mm (StCuAg*)
- Dielektrikum: PTFE (Durchmesser: 0,83mm
- Schirmung: 1,3mm
- Kabelmantel meist FEP Durchmesser 1,8…2mm
MCX Verbinder geeignet für den Frequenzbereich bis 6GHz
Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50-Ohm Wellenwiderstand angeboten. Die Leiterplattensteckverbinder der Serie MCX sind als Löt- Crimp-, bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten, KFZ-Technik ( GPS usw. ) und Kommunikationsendgeräten aller Art eingesetzt.
Technische Daten :
- Anschluss Crimp / Crimp
- Art Stecker / Ausrichtung gerade
- Betriebstemperatur -55 °C …. 155 °C
- Farbe gold
- Frequenz 0 bis 6-GHz
- Impedanz 50-Ohm
- Koaxialkabel RG-178B/U, RG-196A/U
- Konfektionsartikel / Kabelkonfektion
- Lebensdauer in Steckzyklen 500
- Material (Außenleiter) Berylliumkupfer, vergoldet
- Material (Innenleiter) Messing, vernickelt und vergoldet
- Material (Isolation) PTFE
- Typische Montage für Kabelmontage
- Spannungsfestigkeit bis 750Veff
- Material (Fächerscheibe) Bronze
- Material (Crimphülse) Kupfer, vergoldet
- Isolationswiderstand (Min.) 1 GOhm
- Kontaktwiderstand Außenleiter (Max.) 2,5 mOhm
- Kontaktwiderstand Innenleiter (Max.) 5 mOhm
- Material (Feder) Berylliumkupfer
- Rückflussdämpfung bei 1 GHz (Min.) 20 dB
- Einfügedämpfung < 0,1 dB up to / bis 3 GHz
- Steckkraft (Max.) 63N
- Ziehkraft 8 N bis 20 N
- Typ MCX
