Beschreibung

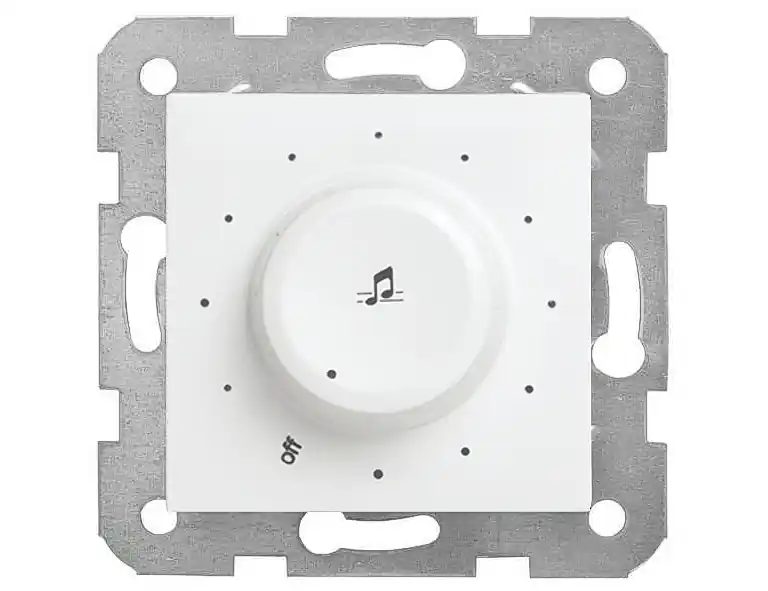

Mono Lautstärkeregler bzw. Lautstärkesteller in solider hochwertiger Ausführung
Ideal für den Einbau in Gipskartonplatten, Metall- und Holztafeln, Schränke, Möbel, Gehäuse, Terminals oder auch Unterputzeinbau usw.
Verwendbar um Lautsprecher aller Art wie z.B. Wand- und Deckenlautsprecher, Boxen etc. individuell im Raum zu regeln
- Vom Verstärkereingang: 4-8-Ohm Mono
- Lautsprecherausgang: 4-Ohm oder 8-Ohm oder 16-Ohm Lautsprecher aller Art
- Es können am Ausgang angeschlossen werden 1x4ohm oder 2x 8ohm oder 4x 16ohm Lautsprecher
- Nennbelastbarkeit des Reglers bis 25Wrms ( 50Watt max)
- Es können z.B. auch Lautsprecher mit 100W angeschlossen werden das macht nichts aus
- Nur die aufgedrehte Leistung vom Verstärker aus sollte die 50Watt Marke nicht überschreiten
- Abschwächung in elf Stufen (0 bis 11, Stufe 0 ist AUS)
- Frontplatte und Knopf Kunststoff
- Blende: Weisser Kunststoff Meridian reinweiß
- Knopf und Blende abnehmbar
- Anschluss über Schraubklemmen für Kabel bis 1,5qmm
- Unterputz Mono Lautsprecherregler.
- Ideal für Büro, Bad, Küche usw. denn es können auch 2x 8ohm Lautsprecher angeschlossen werden
- passend zu div Schalterprogrammen da Innenblende 50x50mm hat
Mono Lautsprecherregler für den Einsatz mit Lautsprechern aller Art. Für Impedanzen geeignet 4-ohm, 8-ohm, 16-ohm ( Auto Range 3-1200 Ohm ) Solider Übertrager-Technik. Anschlusplan des Reglers siehe weitere Bilder
- Lautsprecher-Regler ( Volume ) mit Drehknopf
- Stufenregler OFF (AUS) und 11–Stufen
- Bedienknopfdurchmesser 30mm Knopfhöhe: 11mm
- Zentralplatte 50x50mm eckige Bauform ( Höhe der Blende 6mm )
- Schalterprogramm: Meridian
- Farbe: reinweiß = RAL 9010 Halogenfrei
- Montageart: Unterputz
- Metall-Trägerrrahmen 71x71mm mit Spreiszkrallen
- Zentralplatte und Knopf abnehmbar ( unter dem Knopf 6mm Achse mit Mutter die die Blende hält )
- Befestigung: Spreizkrallen ( Links + Rechts )
- Bautiefe Rückseite: 36mm ( Korpus: 48x46mm T: 36mm )
- 2 Schraubklemmen auf der Rückseite
- ( + Input / + Output ) ( Masse Minus wird extern verklemmt )
- Schraubklemme für Kabelquerschnitte bis 1,5qmm
Technische Daten:
- Verstärkereingang und 4-8 Ohm Lautsprecherausgang.
- Nennbelastbarkeit 25Wrms (50Watt max)
- Abschwächung in elf Stufen (0 bis -30dB, Stufe 0 ist AUS).
- Frequenzbereich: 20…20.000Hz.
- Frontplatte und Knopf aus schneeweißem Kunststoff.
- Knopf und Blende nicht abnehmbar.
- Anschluss über Schraubklemmen für Kabel bis 1,5qmm
Montage:
- Passend für die üblichen 60/70er Schalterdosen diverser Hersteller ( Schwarze, Graue, Orange Serien )
Optional erhältlich ( je nach Einbauart ) siehe unten im Zubehör Register
- Bst Nr.: 99-300-02700 = 1-fach Blende Aussenrahmen Meridian Reinweiß
- Bst Nr.: 99-300-02702 = 2-fach Blende Aussenrahmen Meridian Reinweiß
- Bst Nr.: 99-300-02703 = 3-fach Blende Aussenrahmen Meridian Reinweiß
- Bst Nr.: 99-300-02704 = 4-fach Blende Aussenrahmen Meridian Reinweiß
- Bst Nr.: 99-300-02705 = 5-fach Blende Aussenrahmen Meridian Reinweiß
- Bst Nr.: 99-300-02706 = 6-fach Blende Aussenrahmen Meridian Reinweiß
