Beschreibung

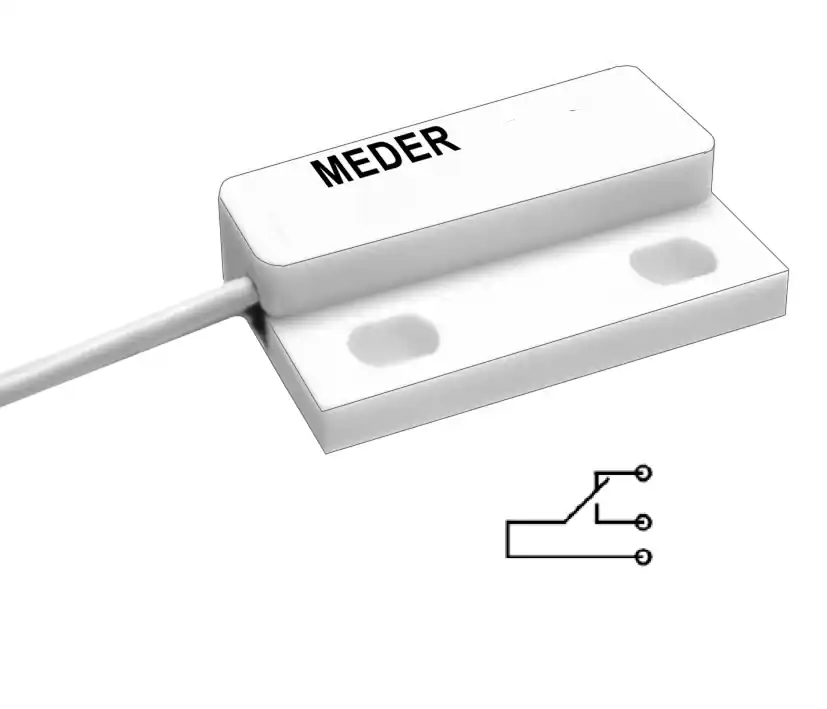

Reedkontakt bzw. Reed Sensor Schraubmontage Mini Reedschalter mit 500mm Anschlußkabel
- MK4 Reed Sensoren zur Schraubbefestigung
- rechteckiges Gehäuse PBT Glasfaserverstärkt
- Farbe: Gehaeuse = Weiss / Kabel Grau
- Vergossen Polyurethan
- Gehäuse mit Kabelanschluss Querschnitt 3x 0,14qmm ( 26AWG )
- 470mm langem Anschlusskabel ( Rundkabel DM 3,8mm dreiadrig, 3×0,14qmm)
- Kabelenden geschnitten, 5mm abisoliert und verzinnt
- Kontakt-Belastbarkeit = max 10W oder 0,5A = 500mA bis zu 175V AC or DC
- UL-Zulassung
- Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.
- Anschluss Schraubmontage oder kleben ( Zeichnung siehe weitere Bilder )
- Art Reed Sensor = Reedkontakt ( magnetisch beinflusster Kontakt )
- Durchbruchspannung = 250V
- Polzahl = 1
- Kontakt = 1x Wechslerkoontakt = NO+NC = 3-Kontakte = 3-adriges Kabel
- Schaltleistung = max 10W
- Schaltspannung = bis zu 175V ( AC/DC )
- Schaltstrom = bis zu 0,5A 500mA
- Transportstrom (Max.) 1,25A = 1250mA
- Anzugserregung 15-20 AT = Magnetic Sensitivity
- Kontaktwiderstand (Max.) 150mOhm
- Temperatur-Einsatzbereich:
- Reedkontakt wenn Kabel nicht bewegt : -30 …+70°C
- Reedkontakt wenn Kabel sich bewegt : – 5 …+70°C
- Abmessungen: 23x14mm siehe weitere Bilder Zeichnung
Ideal passender Magnet Optional z.B. Bst Nr 47-790-00400 oder auch ähnliche Magnet jederzeit möglich
