Beschreibung

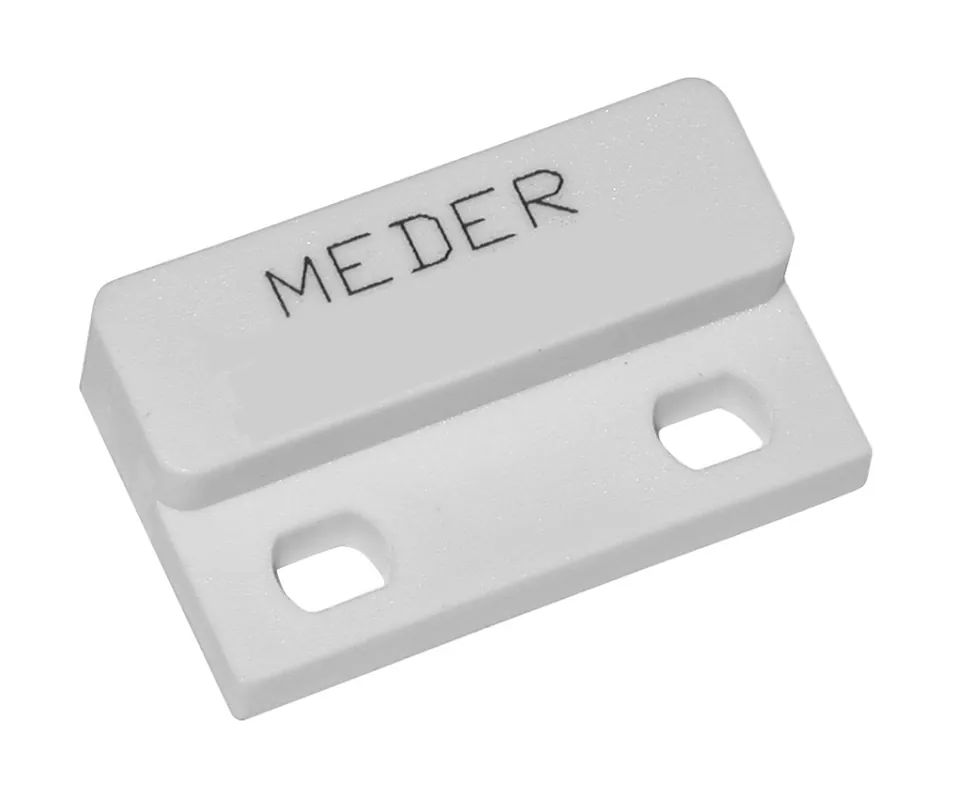

Dauermagnet Magnet aus ALNiCo 500
Magnete eignen sich zur Betätigung der meisten Reed-Schalter und werden vorzugsweise im beweglichen Geräteteil eingebaut z.B. am Fenster oder Tür. Annähern oder Entfernen des Magneten bestimmen das Schließen oder Öffnen des Reed-Kontaktes. Je nach Einbaulage und gewünschtem Schaltabstand muss die Magnetstärke in Abhängigkeit zur Ansprech-/Abfallempfindlichkeit der Reed-Schalter gewählt werden.
Technische Daten:
- Schraubbefestigung oder kleben
- rechteckiges Gehäuse PBT Glasfaserverstärkt
- Energieprodukt: 39,4 KJ/m³
- Remanenz: 1210 mT
- Koerzitivfeldstärke: 51 KA/m
- Dichte: 7,3 g/cm³
- max. Arbeitstemperatur: 85°C
- Abmessungen: 23x14mm (Höhe A:5,9mm B:2,9mm)
- siehe auch Zeichnung weitere Bilder !
- Befestigungslöcher Durchmesser 4mm
Optimale passende Reedkontakte in selber Ausführung sind dazu erhältlich ( siehe im Zubehör-Register ) :
- Art-Nr 47-824-00095 = Reedkontakt 23x14mm mit Wechslerkontakt = 1xUM = NO+NC
- Art-Nr 47-824-00090 = Reedkontakt 23x14mm mit Schliessserkontakt = 1x EIN = NO
