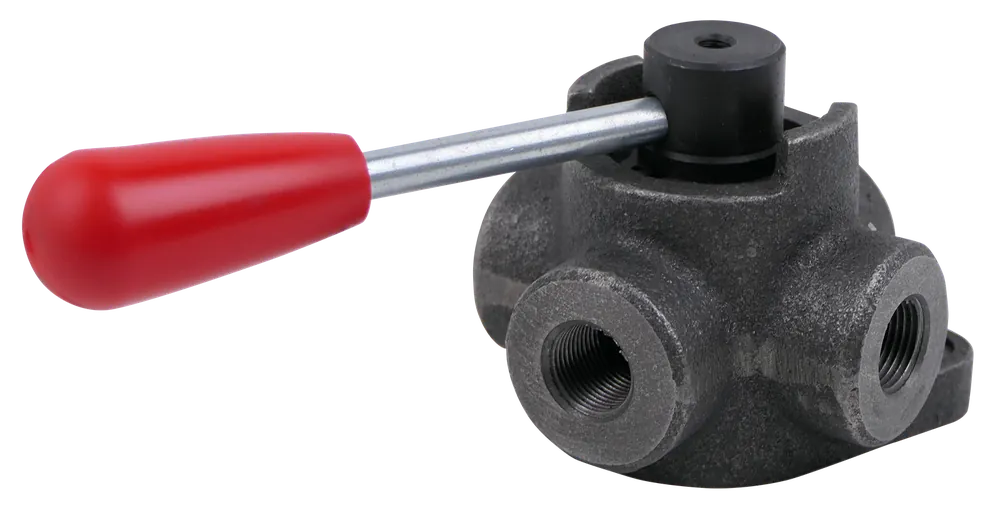

Produktinformationen „4/3-Wegeventil mechanisch umschaltbar, Mittelstellung geschlossen, für Rohrleitungseinbau“
Das handbetätigte 4/3-Wegeventil INV hat die Funktion eines hydraulischen Steuerventiles. Das Umschaltventil kann zur Ansteuerung eines doppeltwirkenden hydraulischen Verbrauchers wie z.B. eines doppeltwirkenden Hydraulikzylinders verwendet werden. Das 4/3-Wegeventil ermöglicht die Umschaltung des Ölflusses vom Anschluss A auf Anschluss B.In der Mittelstellung sind alle Anschlüsse geschlossen. In dieser Schaltstellung ist der Durchfluss durch das Ventil gesperrt.
| C (mm): | 77 |
|---|---|
| D (mm): | 53,5 |
| Druck max. (bar): | 300 |
| Durchfluss (l/min): | 60 |
| E (mm): | 8,5 |
| F (mm): | 28 |
| G (mm): | 77 |
| Gewinde A: | R 3/8 Zoll |
| H (mm): | 24 |
| I (mm): | 39 |
| L (mm): | 126 |
| N (mm): | 70 |
| Suchnummer: | 117225 |
