Beschreibung

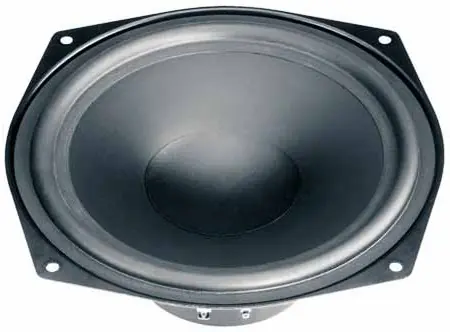

207mm 120W 8ohm Basslautsprecher WS20E HiFi Tieftöner 8zoll HiFi-Tieftöner mit Polypropylen-Membran
Durch ausgeglichenen Frequenzgang auch für 2-, und 3-wege-Kombinationen und als Tiefmitteltöner in großen 4-Wege-Boxen einsetzbar. Aufgrund der speziellen Korbform besonders als Ersatzbestückung für viele HiFi-Fertigboxen geeignet. Ideal auch für die Reparatur von wertigen Boxen mit den ähnlichen oder selben Abmessungen.
20cm (8″) HiFi-Tieftöner mit Polypropylen-Membran. Durch ausgeglichenen Frequenzgang auch für 2-Wege-Kombinationen bis 2000Hz und als Tiefmitteltöner in großen 4-Wege-Boxen einsetzbar. Aufgrund der speziellen Korbform besonders als Ersatzbestückung für viele HiFi-Fertigboxen geeignet.
Technische Daten:
- Belastbarkeit peak max 120Watt
- Nennleistung 80W rms
- Impedanz: 8-Ohm
- Audio-Frequenzbereich.: fu…7000 Hz
- fu = untere Grenzfrequenz abhängig vom Gehäuse
- Resonanzfrequenz 47Hz
- Kennschalldruck 88dB ( 1W-1m )
- Abmessungen
- Siehe auch Zeichnung weitere Bilder
- Aussendurchmesser Korpus: 207mm
- Aussendurchmesser Ecke/Ecke 236mm
- Lochkreisdurchmesser: 219mm
- Einbauöffnung: 185-186mm
- Einbautiefe: 85mm
Weitere Daten und TSP :
| Nennbelastbarkeit | 80 W |
|---|---|
| Musikbelastbarkeit | 120 W |
| Nennimpedanz Z | 8 Ohm |
| Übertragungsbereich (-10 dB) | fu–7000 Hz |
| (fu: untere Grenzfrequenz abhängig vom Gehäuse) | |
| Mittlerer Schalldruckpegel | 88 dB (1 W/1 m) |
| Abstrahlwinkel (−6 dB) | 67°/4000 Hz |
| Grenzauslenkung | +/−6 mm |
| Resonanzfrequenz fs | 47 Hz |
| Magnetische Induktion | 0,85 T |
| Magnetischer Fluss | 400 µWb |
| Obere Polplattenhöhe | 5 mm |
| Schwingspulendurchmesser | 30 mm |
| Wickelhöhe | 11 mm |
| Schallwandöffnung | 186 mm |
| Gewicht netto | 1,3 kg |
| Gleichstromwiderstand Rdc | 6,8 Ohm |
| Mechanischer Q-Faktor Qms | 5,36 |
| Elektrischer Q-Faktor Qes | 1,59 |
| Gesamt-Q-Faktor Qts | 1,23 |
| Äquivalentes Luftnachgiebigkeitsvolumen Vas | 44 l |
| Effektive Membranfläche Sd | 240 cm² |
| Dynamische bewegte Masse Mms | 21 g |
| Antriebsfaktor Bxl | 5,5 T m |
| Schwingspuleninduktivität L | 1,0 mH |
| Anschlüsse | 5,2 x 0,8 mm (+)/2,8 x 0,8 mm (-) |
| IP Schutzklasse | IP 65 |
