Beschreibung
Für den Betrieb von Hochtönern, PA-Hörner, Hochtonhörner, Schraubtreibern, Kalotten usw. in Lautsprechernboxen oder in der PA Technik
- Hochtonweiche Hochpassweiche für 8-Ohm Lautsprechersysteme für HFi- und PA Systeme aller Art
- High-Pass Filter ab 5500Hz = 5,5Khz ….
- Hochwertigste Bauteile , Niederohmige Spulen und Folien-Kondensatoren
Technische Daten:
- Allgemein Hochpass
- Impedanz 8-Ohm
- Trennfrequenz: 5500Hz ….. bis 25.000Hz
- Flankensteilheit/Okt. 18dB !
- Max. Eingangsleistung 250Watt rms max 400W Musikleistung
- Abmessungen 78 x 23 x 90 mm
- Gewicht 0,117 kg
- Leiterplatte grundsolide verarbeitet mit Steck- bzw. Lötanschlüße

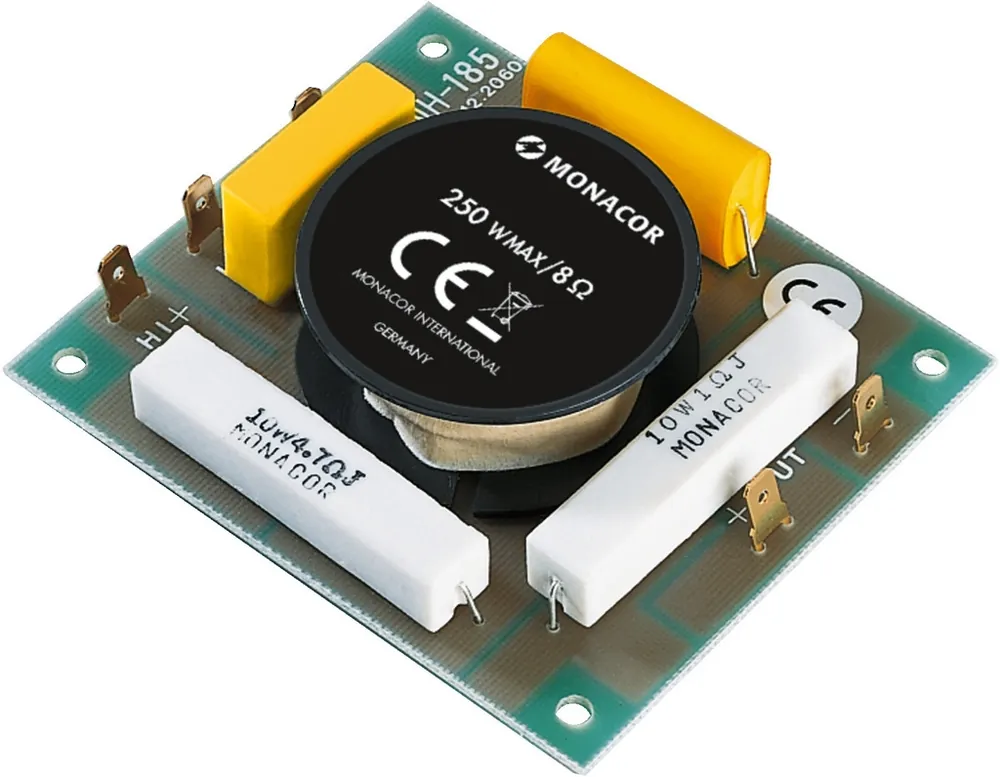

Anschlüsse und Schaltplan siehe auch weitere Bilder !
Anschluss
- 1) Den Hochtöner an die Kontaktstifte „OUT“ anschließen.
- Der richtige Anschluss der Plus- und Minuskontakte hängt von den eingesetzten Lautsprechern sowie von
- ihrer Anordnung in der Box ab und muss durch Probieren ermittelt werden.
- 2) Die Kontaktstifte „HI+“, „LO+“ und „IN−“ dienen als Signaleingang:
- HI+ = Eingang mit einer Pegelabsenkung von 4dB zur Lautstärkeanpassung an die übrigen Lautsprecher in der Box
- LO+ = Eingang ohne Pegelabsenkung IN− = Eingang Minuspol
Zusatzinfo für besonders wertige teure Hochtönern, PA-Hörner, Schraubtreibern, Kalotten usw. empfehlen wir noch eine Schutzschaltung zuvor einzusetzen.
- Art-Nr 85-773-00010 = frei einstellbare Lautsprecher-Schutzschaltung Vario 20-200W rms ( siehe auch im Zubehör-Register )
- Alternative Schutzbauteile die sich selber nach ca. 4-20 Sekunden wieder zurücksetzen und direkt vor den Hochtöner geschaltet werden können sind je nach eingesetzter Hochtönerleistung z.B.
- Art-Nr 22-915-03090 = Polyswitch Polyfuse 900mA für Lautsprecher bis 100Watt
- Art-Nr 22-915-03135 = Polyswitch Polyfuse 1350mA für Lautsprecher bis 130Watt
- Art-Nr 22-915-03160 = Polyswitch Polyfuse 1600mA für Lautsprecher bis 160Watt
- Art-Nr 22-915-031185 = Polyswitch Polyfuse 1850mA für Lautsprecher bis 180Watt
- Art-Nr 22-915-031250= Polyswitch Polyfuse 2500mA für Lautsprecher bis 200/220Watt
- Art-Nr 22-915-031300 = Polyswitch Polyfuse 3000mA für Lautsprecher bis 250/300Watt
