Beschreibung

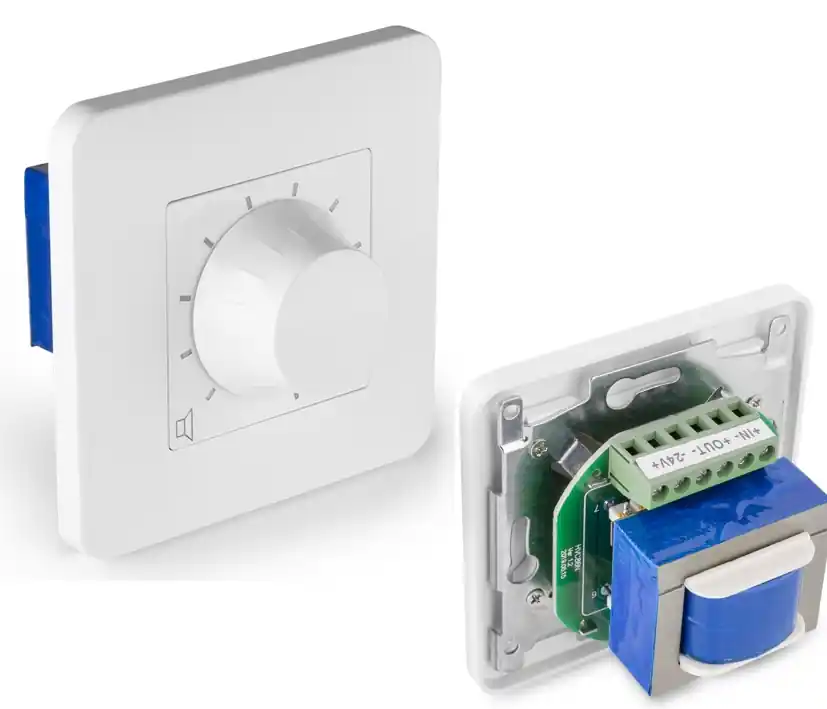

Unterputz Lautstärkesteller für 100V ELA Lautsprecher aller Art + ELA 100V Lautstärkeregler UP 12/24W Weiss mit 24V Pflichtrufrelais
-
Unterputz Lautstärkesteller für 100V ELA Lautsprecher
-
Unterputzmontage in jeder handelsüblichen 60er-Schalterdose
-
Abschwächung in 10-Stufen (von 0dB bis -33dB, Stufe 0 ist AUS)
-
Mit 100V Audio Trafo für die 100V Übertragungstechnik
-
2-tlg Frontplatte und Knopf aus weißem Kunststoff RAL9010
-
Außenrahmen : 80x80mm / Innenrahmen : 45 x 45mm ( Adapterrahmen zu GIRA ua. optional erhältlich )
-
integriertes 24Volt DC Pflichtrelais
-
Inklusive universeller Wandmontagebox (Unterputz)
Technische Daten :
- Frequenzbereich 35-20000Hz
- Nennbelastbarkeit 12Watt RMS Musikleistung: 24W
- Pflichtempfang Relais: Ja integriert
- Befestigungskrallen: Nein / Befestigung in UP-Dose oder Brüstungskanal mit Schrauben
- Anschluss durch Schraubklemmen ( 6x Schraubklemmen )
- 2x Klemmen Eingang und 2x Klemmen für Ausgang – für ein oder mehrere Lautsprecher
- 2x Klemmen für 24VDC Relais Pflichtempfang wenn benötigt wird
- wenn Sie den Pflichtempfang nicht benötigen dann einfach nicht anschließen
- 2er Befestigungslochmach Mitte/Mitte: 60mm
- Abmessungen
- Außenblende: 80,5mm x 80,5mm Bauhöhe der Blende : 8,0mm
- Innenblende: 45,0 x 45,0 mm H: 2,5mm Innenblende mittels 4 kleinen Schrauben befestigt
- Knopfdurchmesser: 35mm / Achse Aufsteckknopf für übliche 6mm Achsen mit Zähnen Metallrahmen
- Basisträger. 71,0 x 71,0mm Einbautiefe 47mm des Reglers alleine
- Abmessungen: Unterputzkasten:
- Rahmen oben: 82,0×82,0mm / Rückseite : 72x72mm T: 43mm
Optional erhältlich fals benötigt für den Einbau in andere Schalterprogramme :
Art-Nr 99-300-00735 = Innenblende Adapterrahmen 45x45mm auf 55x55mm ( GIRA Std. )
Art-Nr 99-300-00702 = Blende GIRA 021103 = 1-fach Außenrahmen Reinweiss Glanz
Art-Nr 99-300-00770 = Blende GIRA 021203 = 2-fach Außenrahmen Reinweiss Glanz
Art-Nr 99-300-00773 = Blende GIRA 021303 = 3-fach Außenrahmen Reinweiss Glanz
Art-Nr 99-300-00774 = Blende GIRA 021403 = 4-fach Außenrahmen Reinweiss Glanz
Art-Nr 99-300-00775 = Blende GIRA 021503 = 5-fach Außenrahmen Reinweiss Glanz
