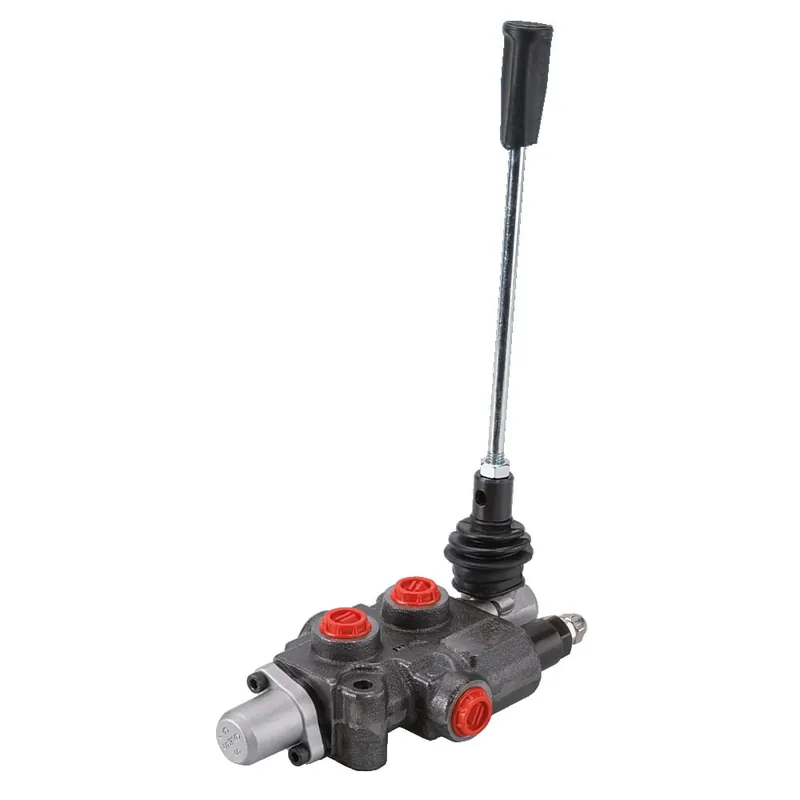

Produktinformationen „Steuervenitl GM08/1 doppeltwirkend mit Federrückstellung“
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 315 barÜberdruckventil eingestellt: 100 bar, einstellbar von 20-315 barEinschraubgewinde A, B, P, P2: R3/8″Einschraubgewinde T, T2: R1/2″H=Heben, 0=Mittelstellung, S=SenkenDie angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Schieber: | H/0/S |
|---|---|
| 1. Schieber Ausführung: | doppeltwirkend, Federrückstellung |
| 1. Schieber Grundstellung: | 0 |
| Betriebs-Druck (bar): | 250 |
| Durchfluss (l/min): | 45 |
| Typ: | GM08/1 |
| Suchnummer: | 55275 |
