Beschreibung
Diese Microdot Stecker Steckverbinder gerade Version für RG174 / RG178 / RG188 / RG316 Koaxkabel von 2,7…3,2mm
- Steckverbinder vergoldet , gerade Ausführung
- PEEK Isolation Teflon MIL-P 1946B Einsatzbereich: -62°….+ 120°C.
- Kontakt Copper alloy ( CuZn38Pb2) / Plating Gold pr MIL-G-45204 ( RoHs conform )
- Typischer Einsatz: Primär 50-Ohm Series ( bedingt auch geeignet für Impendanzen: 50 / 75 / 93Ohm )
- Steckverbinder Koaxstecker gerade Version für
- Koaxkabel RG174 / RG178U / RG188AU / RG316U ( AD = 2,5…3,2mm )
- Abmessungen siehe auch weitere Bilder
- Kopfdurchmesser 6,20mm ( +/-0,4mm )
- Innengewinde Durchmesser ca.: 4,3mm 10-32 UNF-2B
- Gesamtlänge bis Kabel: 19,55mm +/-0,4mm
- Innere Durchmesser ( crimp Sleeve ) 4,2mm
- Innen-Stiftdurchmesser: 0,8mm +/-0,2mm ( zum löten oder crimpen )
- Crimphülse Aussendurchmesser: 3,8mm
- Crimphülse Innendurchmesser: 3,3mm / Länge: 5,0mm
- Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,866 ergibt den geeigneten Durchmesser des Hexagons (HEX)
- Berechnung wie folgt Crimphülse Aussendurchmesser: 3,8mm x 0,866 = 3,2908 = 3,25mm ( Zange mit Aufdruck 0,128zoll )
- Angabe auf Basis RG174 Koaxkabel = Zange mit Aufdruck 0,128″
- Toleranz DIN ISO 2768-mK

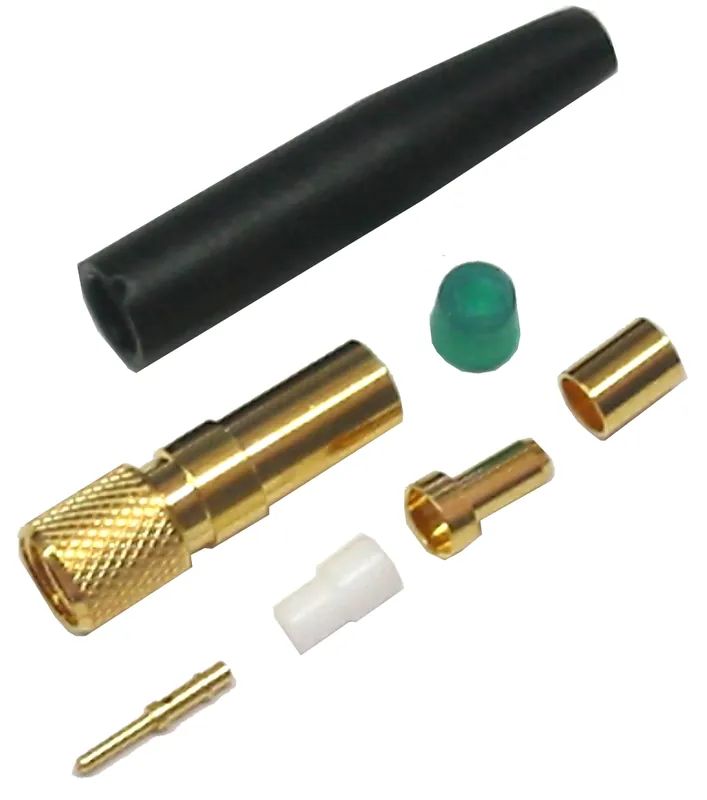

- Steckerbausatz: 7 teilig
passende Zubehör optional erhältlich :
- Bst Nr 97-905-05000 = Crimpzange mit 7-Presskerben z.B. Koax RG174/RG179/RG188/316
- Bst Nr 39-874-01200 = Microdot Stecker vergoldet gerade für Koax RG174U / RG178 / RG188AU / RG316U
- Bst Nr 39-874-01250 = Microdot Stecker vergoldet 90° gewinkelt für Koax RG174U / RG178 / RG188AU / RG316U
- Bst Nr 39-874-01240 = Microdot Kupplung vergoldet ( Kabelkupplung ) für Koax RG174U / RG178 / RG188AU / RG316U
- Bst Nr 42-710-00145 = 100m Koaxkabel RG-174 mit 50ohm 2,8mm Black Bundware
