Beschreibung

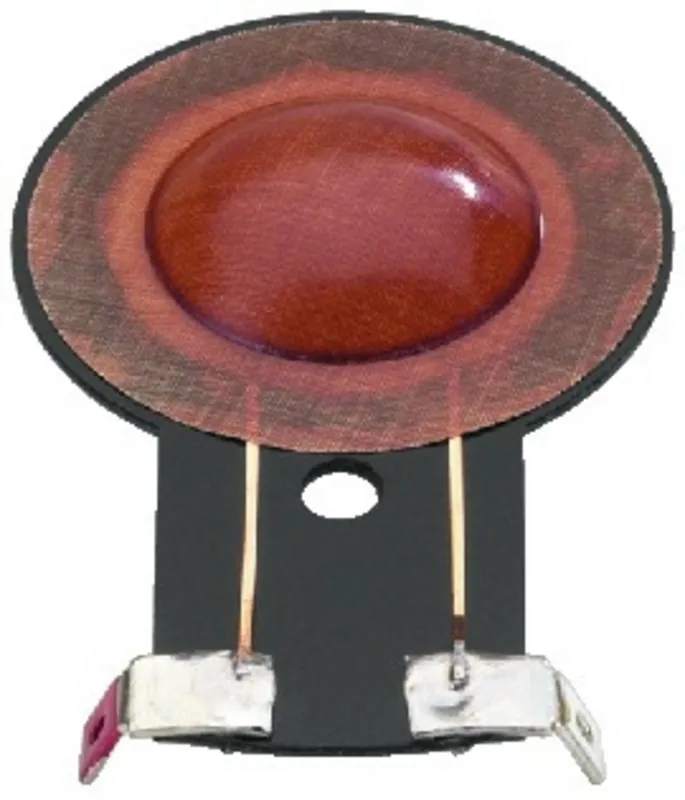

Ersatzschwingspule Diaphragma für Hochtöner Horntreiber diverser Hersteller
Geeignet für viele Hochtönersystem und Hornhochtöner, Schraubtreiber z.B. von Sammi Sound HF250BR / Audiotech / Monacor MHD-55 und MHD120 / Fostex / Omnitronic TX-Serie, OEM-Treiber und viele andere Hersteller. Universell verwendbar.
Einsatz meist in Musiker- Party- und PA-Boxen mit Belatbarkeiten 150W…700Watt
Technische Daten:
- Belastbarkeit 60Watt über 6dB Weiche oder 120W über 12dB Weiche
- Impedanz 8-Ohm
- Belastbarkeit pur: 30W rms / 55Watt max.
- Frequenzbereich: 2500-20.000Hz
- Resonanzfreq.: 2000Hz
- Empf.Trennfrequenz: 3000Hz (über 12bdB Weiche)
- Empfindlichkeit: 103dB (1w-1m)
Abmessungen siehe auch Zeichnung weitere Bilder ! :
- Aussendurchmesser des runden Basisträgers: 45mm
- Schwingspulen-Durchmesser (Innen) = 25,3mm
- Schwingspulen-Durchmesser (aussen) = 26mm
- Schwingspulenhöhe (Spulenseite) = ca. 2,8mm
- Schwingspulen-Dome Seitenhöhe (Domeseite) = ca. 5,5mm
- DOME-Durchmesser ca. 26-27mm
- Auslegersteg Platine Träger Abmessungen: Breite: 24mm / Länge ca.: 28mm
- Anschluss über 2x 4,8mm Steckverbinder
