Beschreibung

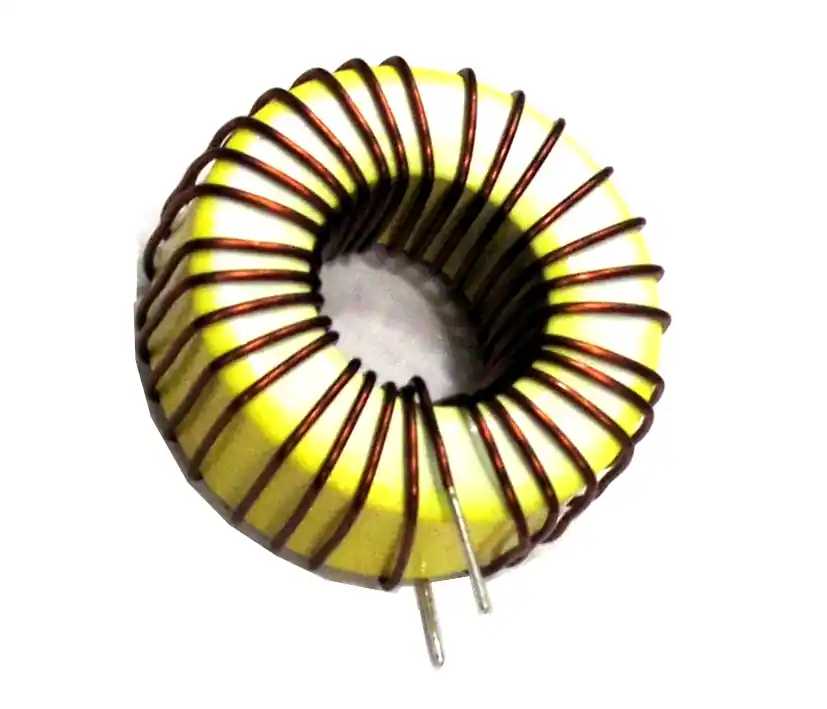

10A Drossel Entstördrossel für Leiterplatten ( Platineversion )
Typisches Ersatzteil für Lichtsteuergeräte bei Schausteller, Dimmerpack bei Bühne und Theater usw. Einsatz in Schaltungen mit Triac und Thyristoren Trafos usw. Eine sehr oft eingesetztes Bauteil … auch ideal für die Reparatur von Leiterplatten
- für einen großen Anwendungsbereich bis 2,5KW = 2500W = 10A
- Nennstrom: bis 10A bis 2500VA / Nennspannung bis 250VAC
- min Induktivität 100uH
- IN = Nennstrom: bis 10A 250VAC
- LN = Lastinduktivität 100uH
- L0 = Leerlaufinduktivität 152uH
- Rcu = Gleichstromwiderstand: 44-mOhm
- E = Speicherenergie, min 50.000 u
- Operating frequency 50/60Hz bis zu 100kHz
- Bauart unvergossen
- Drahtdurchmesser: 1,0mm
- Gesamtdurchmesser: 50mm
- Bautiefe: 21mm
- Windungen 30
- RM: 20mm Base Mount
- Temperatureinsatzbereich -40°C … +125°C
Typische Anwendung siehe auch weitere Bilder !
