Beschreibung

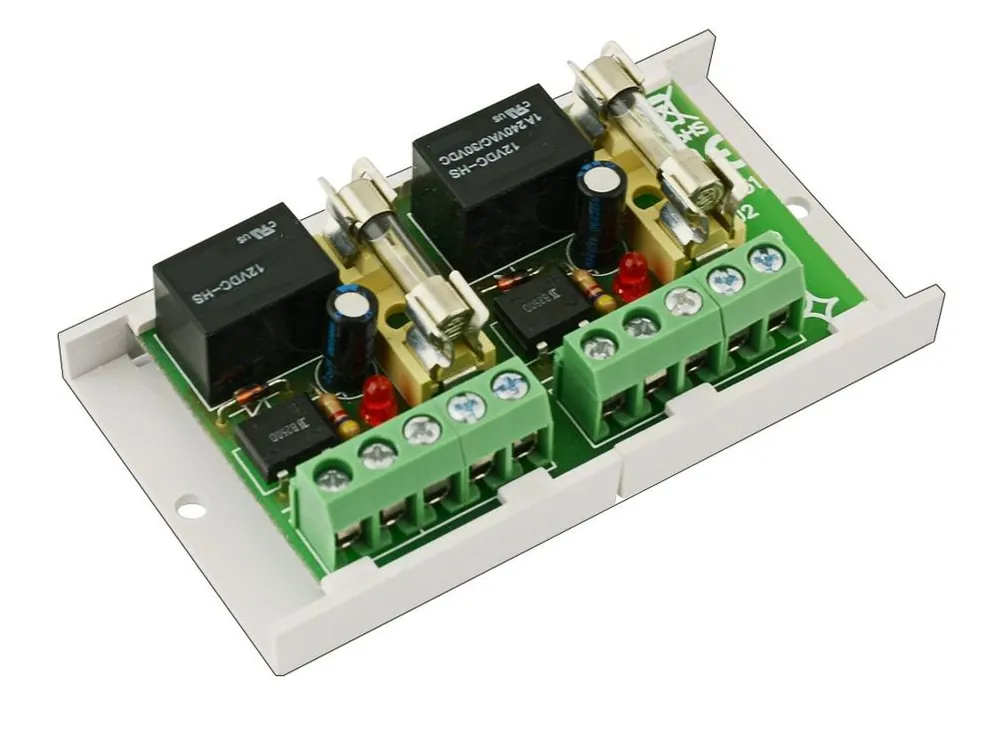

2-fach Relaisplatine für 12Volt AC oder DC Spannung.
- Multifunktional verwendbar da jeweils ein Gleichrichter vorgeschaltet ist.
- Jeweils eine Status-LED zeigt die Funktion an.
- In jedem Lastkreis befindet sich eine 1,5A Sicherung
- Universal Relaismodule je mit Wechslerkontakt für Steuerungsaufgaben aller Art.
- Sehr kompaktes Relaismodul auf isolierten Kunststoffträger mit Klebepad auf der Rückseite und auch Schraubbefestigungsbohrungen Links und Rechts
Kompaktes Miniatur 2-fach Relaismodul ist ideal für Steuerfunktionen mit 12V KFZ, 12V Solar-, 12V Netzteil-Schaltanwendungen, Steuerungsaufgaben, Lastrelaisansteurung, Alarmsystemen, 12V-AC Sprechanlagen z.B. Klingeltrao oder 12V-AC Türsystemen, Zugangskontrollsystemen usw. geeignet. Die galvanische Trennung des Steuerkreises zum Lastkreis gibt zusätzliche Sicherheit für Ihr System.
Technische Daten:
- 2-fach Relais mit Gleichrichter auf der Ansteuerungsseite ( siehe Schaltplan weitere Bilder )
- somit geeignet für
- Steuerspannung: 12V AC oder 12V DC typisch
- Range 10-16Volt DC oder 10-13Volt AC
- 1,5A Sicherung im Lastkreis ( Fuse 5x20mm )
- Stromaufnahme Relais Ansteuerung ca. 33mA max
- je Relais: 1x Wechslerkontakt = 1x UM = NO/NC Kontakt
- Belastbarkeit Kontakt bis 3A = 3000mA Schaltspannung bis 30VDC oder 50VAC
- Sehr kompakte Miniatur-Relaiskarte auf isolierten Kunststoffträger mit Klebepad
- Kein Bausatz bereits ein fertiges Modul !
- Schraubklemmen für Kabel bis 1,5qmm ( 0,4…1,6qmm = AWG26-14 )
- Schaltleistung der Relaiskontakts laut Aufdruck des Relais
- Gleichspannung bis 30V DC max 3A
- Wechselspannung 250V AC max 3A
- Betriebstemperatur – 10°C bis 40° C
- Abmessungen: B: 80mm T: 43mm H: 19mm
Zusatzinfo dieses Platine gibt es wie folgt
- Bst Nr 92-477-02510 = 1-fach Platine
- Bst Nr 92-477-02512 = 2-fach Platine
