Beschreibung
LED Würfel Elektronik Bausatz
Dieser Bausatz soll bei Würfelspielen den altmodischen Würfel ersetzen. Auf der Platine sind 7 Leuchtdioden so angebracht, wie die Augen auf einem Würfel angeordnet sind. Nach dem Drücken und wieder Loslassen der Starttaste leuchten zufallsbedingt eine oder mehrere der LED`s auf. Die Anzeige entspricht den Augen eines Würfels, wenn jeweils die 1, 2, 3, 4, 5 oder 6 angezeigt wird. Die letzte Anzeige bleibt solange stehen, bis die Starttaste erneut gedrückt wird.
Bausatz zum selber löten
Technische Daten:
- Betriebsspannung 9V Batterie oder stabilisiertes Netzteil im Bereich 9-15V DC
- Die Schaltung arbeitet mit dem bekannten IC CD4017
- Stromaufnahme nur 20mA
- Anzeige 7 LEDs
- Würfelaugen 1 – 6 über LEDs
- Taktfrequenz ca. 30 Hz
- Platinengröße ca. 60 x 60mm

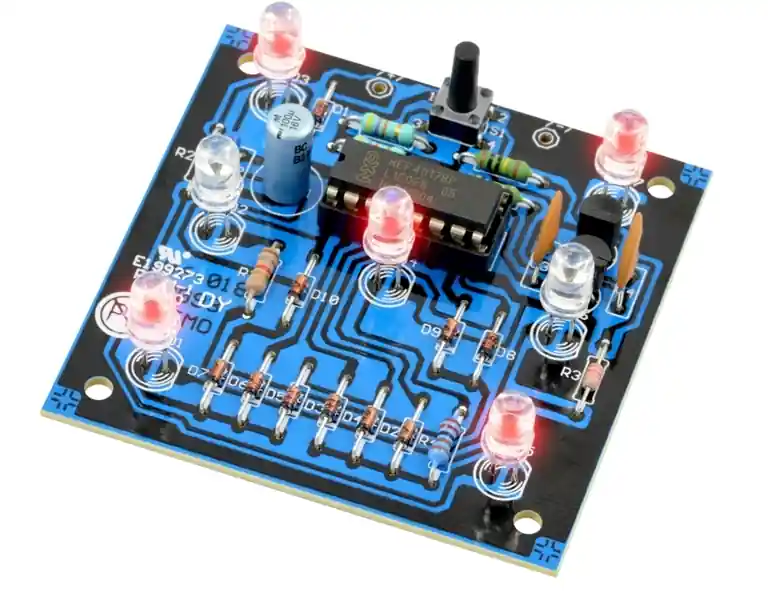

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.
