Beschreibung

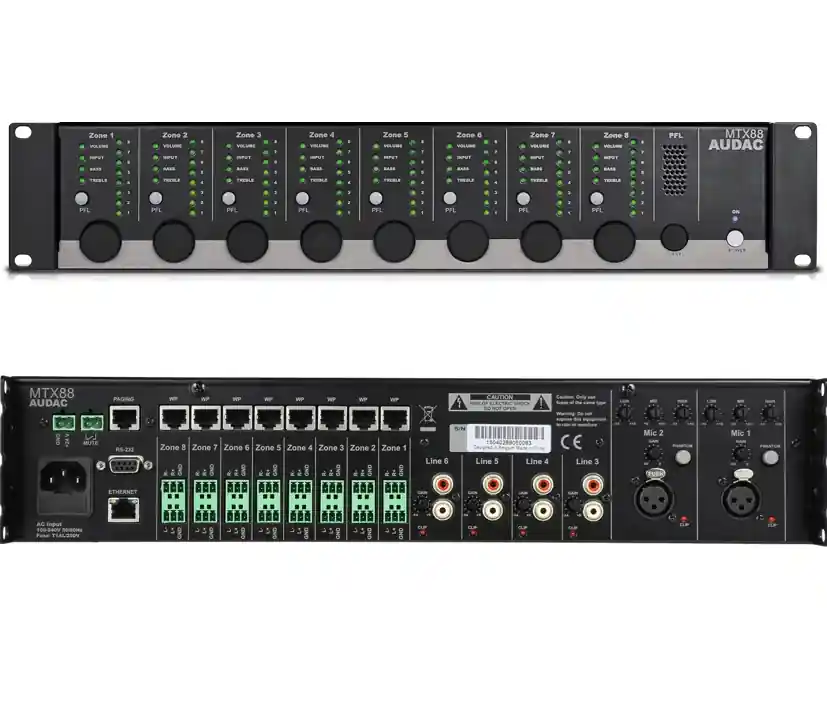

Audac MTX88 Audiomatrix 8×8 Multiroom Multizone 8xInp 8xOutp LAN-Schnittstelle und Audac-Touch-APP
Audac MPX-88 – 8-Zonen Multizonen Audio Matri mit 8x NF-Audio Eingängen und 8x NF-Audio Ausgängen sonwie + 1x RJ45Buchse für den LAN Anschluß an ihr Netzwerk zum bedienen per APP = MTX Remote oder AUDAC Touch App und eine weitere RJ45Buchse für optionale LCD-Wandpanels ( MWX65 ) zum bedienen fals benötigt.
+ Audiomatrix mit umfassendem Web-Interface per RJ45 LAN Port steuerbar
+ Remote App für iPhone/iPad ( Audac Touch )
+ Die 8-Zonen-Matrix MPX88 aus der MTX Serie verfügt über zwei symmetrische Mikrofoneingänge mit Priority-Funktion, eine zuschaltbare Phantomspeisung sowie einen 3-Band-Equalizer. An den vier Stereo-Eingängen für Line-Pegel-Quellen lassen sich Zuspielgeräte wie Tuner, CD- oder MP3-Player anschließen.
Für wandmontierte Anschlussfelder für Line-Quellen bzw. Mikrofone stehen zwei weitere Eingänge zur Verfügung. Bedienen lässt sich der AUMTX entweder über optional erhältliche LCD-Control Panels ( MWX65 ), über das umfassende Web-Interface oder die Remote App für iPhone/iPad.
Dank der integrierten RS232-Schnittstelle ist der AUMTX mit allen auf dem RS232-Standard basierenden Automatisierungs-systemen für den Heim- oder Profibereich kompatibel. Die Steuerung und Konfiguration der einzelnen Zonen des MTX erfolgt über die frontseitig zugänglichen Drehregler mit Schaltfunktion und Status-LEDs. Über den eingebauten PFL-Lautsprecher lassen sich die einzelnen Zonen auch ohne zusätzlichen Kopfhörer vorhören. Die Anschlüsse der symmetrischen Line-Ausgänge sind als dreipolige Klemmleisten ausgeführt. Außerdem steht für jede Zone eine RJ45-Buchse zum Anschluss wandmontierter Anschlussfelder zur Verfügung. Über den 24 Volt Stromanschluss lässt sich der MTX auch während eines Stromausfalls über eine Notstromversorgung betreiben.
Ausstattung: Typ: Analog / Eingangskanäle: 6 Direktanschlüsse + 2 Wall Panels je Zone / Zonen-Ausgänge: 4
Technische Daten:
+ Mono-Mikrofoneingänge: 2
+ Anschlüsse Mono-Mikrofoneingänge: XLR
+ Frequenzbereich Mono-Mikrofoneingänge: 20 Hz – 20 kHz
+ Typ Mono-Mikrofoneingänge: Symmetrisch
+ Gain-Bereich Mono-Mikrofoneingänge: 0 dB ~ -50 dB
+ Eingangsklirrfaktor Mono-Mikrofoneingänge: 0,05 %
+ Impedanz Mono-Mikrofoneingänge: 2,5 kOhm
+ Rauschabstand Mono-Mikrofoneingänge: 80 dB
+ Max. Eingangspegel Mono-Mikrofoneingänge: 2,2 dBu
+ Klangregelung Mono-Kanäle: 3-Band EQ ( High / Mid / Low )
+ Bedienelemente Mono-Mikrofonkanäle: Gain / Phantomspeisung
+ Stereo-Line-Eingangskanäle: 4 + Anschlüsse Stereo-Line-Eingänge: Cinch
+ Typ Stereo-Line-Eingänge: Unsymmetrisch
+ Frequenzbereich Stereo-Line-Eingänge: 20 Hz – 20 kHz
+ Gain-Bereich Stereo-Line-Eingänge: -14dB ….+9dB
+ Eingangsklirrfaktor Stereo-Line-Eingänge: 0,01 %
+ Impedanz Stereo-Line-Eingänge: 18 kOhm
+ Rauschabstand Stereo-Line-Eingänge: 100 dB
+ Max. Eingangspegel Stereo-Line-Eingänge: 13dBu
+ Bedienelemente Stereo-Eingangskanäle: Gain
+ Priority-Eingänge: 2 (Mic1/2 mit Priority-Schaltung)
+ Anschlüsse Priority-Eingänge: XLR
+ Zusätzliche Eingänge· Wandmontierte Anschlussfelder: 2 je Zone (nur in der jeweiligen Zone auswählbar)
+ Typ Wandmontierte Anschlussfelder: WMI (Wall Microphone Input – wandmontierter Mikrofoneingang) und WLI (Wall Line Input – wandmontierter Line-Eingang)
+ Eingänge Steuerung: RS232 – Ethernet – Wall Panel (4x) (RS485)
+ Anschlüsse Steuerung: DB9 (RS232) – J45 (Ethernet) – RJ45 (Wall Panel)
+ Eingänge Paging-Funktion: 1 + Anschlüsse Paging-Eingänge: RJ45
+ Zonen-Ausgänge: 4 + Anschlüsse Zonen-Ausgänge: dreipolige Klemmleisten für NF-Audio also Endstufen
+ Typ Zonen-Ausgänge: Stereo, symmetrisch
+ Anschlüsse Wall Panels: 4 + Anschlusstyp Wall Panels: RJ45
+ Gewicht: 6.2 kg
+ Abmessungen : 19zoll 2HE typisch Länge: 482 mm / Höhe: 88 mm / Breite: 335 mm
Optional gibt es auch noch LCD-Wandsteuerungspanels
Die Installation des MTX kann mit zusätzliche Wandbedienung ausgewandert werden.
Es gibt zwei Arte Wandpanels.
Das MWX43/45 Basis Wandpanel ermöglicht die Einstellung der Lautstärke und der Routing einer bestimmten Zone.
Das MWX65 All-In-One LCD-Wandpanel ermöglicht den Einsatz der zusätzlichen Line/Mikrofon-Eingänge um zu einer bestimmten Zone zu verbinden.
Optional hierzu erhältlich :
Art-Nr 88-404-01231 = LCD-Wandpanel MWX-65 in Weiss
Art-Nr 88-404-01232 = LCD-Wandpanel MWX-65 in Schwarz
Art-Nr 88-900-03170 = 8-Kanal Endstufe 8x 30/50W CEP-803 = 8-Zonen-Verstärker 4-8-16ohm
