Beschreibung
Multimedia Antennendose SAT / CATV / R / DATA Durchgangsdose mit Rückkanal und Internetübertragung
Multimedia Antennendose für SAT und oder BK-Kabelnetze mit Internetübertragung
SAT und CATV = Cable Television = Kabelfernsehen / BK = Breitbandkabel geeignet

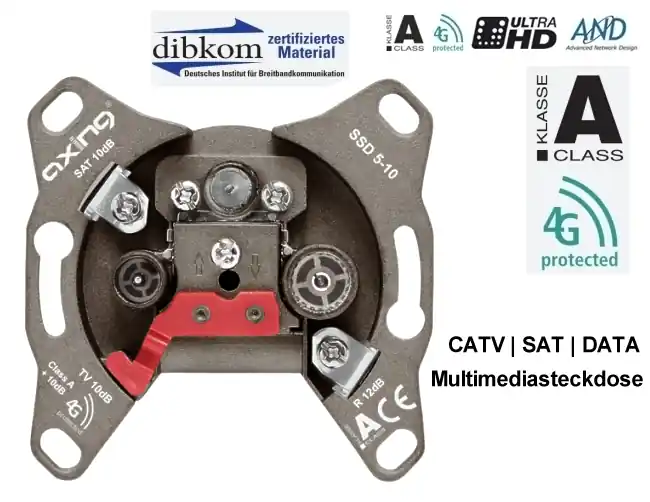

- Multimedia Antennendose SAT / CATV / R / DATA
- Die hochwertige Multimedia Durchgangsdose mit je 1 Anschluss für SAT, Kabel-TV, Radio
- die Dose ist rückkanaltauglich und einfach zu montieren.
- Durchgangsdose für zwei Koaxkabel Eingang.
- CATV = Cable Television = Kabelfernsehen
- Verwendbar als Durchgangsdose
- Digitaltauglich Antennendose mit 3 Ausgängen
- Anschluss 1: IEC-Stecker für TV
- Anschluss 2: IEC-Buchse für Radio
- Anschluss 3: F-Buchse für Sat
- DC-Durchlass: Ja z.B. für SAT Receiver
- DC-Durchlass F-Buchse auf Stamm und DC-Durchlass Stamm auf Stamm
- Rückkanaltauglich: Ja z.B. für Internetanwendungen
- Rückkanaltauglich im Frequenzbereich 5–65 MHz
- Durchgangsdämpfung (SAT/TV 2200/862MHz) nur <3dB>
- Frequenzbereich SAT-Anschluss 950…2200 MHz
- Frequenzbereich Radio-Anschluss 87,5 … 108 MHz
- Frequenzbereich TV-Anschluss (Vorwärtsweg | Rückkanal) 109…862 MHz / 5…65 MHz
- Verlängerte F-Buchsen
- LTE-Filter unterdrückt Störsignale von Mobilfunk / WLAN / 3G / 4G
- Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )
- Einkabeltauglich für Unicable I (EN50494) und Unicable II (EN50607)
- Absetzmaß 8/13 mm
- Oberflächenveredeltes Gehäusematerial (Nitin-Beschichtung)
- Klasse A+ 10 dB
- Frequenzbereich: 5–2200 MHz
- Impedanz: 75-Ohm
- Dämpfung bei: 10dB (CATV) / 10dB (SAT) / 12dB (Radio)
- Kabel-Durchmesser (Außen -ø): 4,7–7,35 mm
- Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm
- Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm
Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )
- Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )
- Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )
- oder
- Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen
- —- Jung —-
- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss
- Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm
- Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm
- Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm
- Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.
- Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.
- —- GIRA —-
- Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )
- Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende
- Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende
- Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende
- Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende
- Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende
- — Adapterrahmen für andere Herstellerblenden —
- Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm
- —- VIKO-Panasonic —
- Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )
