Beschreibung

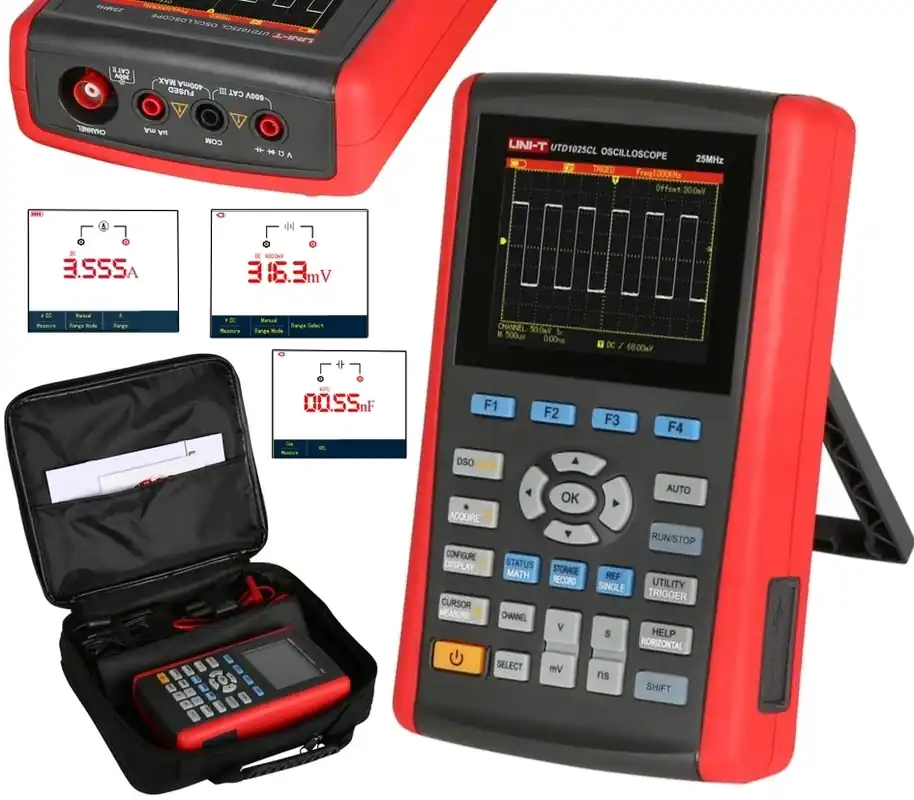

Oszi tragbares Oszilloskop mit Multimeter Tasche Lithium-Akku und USB Schnitstelle
tragbares Digital Oszilloskop 1Kanal bis 25Mhz mit integriertem Multimeter und USB-Schnistelle und Windows Software ( siehe auch weitere Bilder )
Das tragbare Oszilloskop ist ein hochwertiges, tragbares Digital-Speicheroszilloskop, welches die Funktionalität eines 1-Kanal Digital-Oszilloskops mit einer Analogbandbreite von 25-MHz und einer Samplingrate von 200 MS/s mit der eines Digitalmultimeters verbindet.
Das Gerät kann mit dem eingebautem Akku oder mit einem Netzteil betrieben werden. Durch den großen Funktionsumfang sowie den attraktiven Preis, ist das Digital-Oszilloskop sehr beliebt bei Ingenieuren und anderen professionellen Anwendern. Das Gerät erfüllt alle EU-Sicherheitsnormen.
Eigenschaften
1 Kanal 25 MHz Analogbandbreite, Sampling Rate 200 MS/s (Echtzeit)
Auto-Setup und Auto Scale Funktionen, wodurch die Inbetriebnahme des Gerätes zum Kinderspiel wird
Umfangreiche Anzeige- und Analyse-Funktionen zur Signalauswertung
Isolierte USB-Schnittstelle für weitere Auswertungen der Daten am Computer
Cursor-Steuer- und Auswertefunktionen
Hohe Messauflösung (bis zu 20 V/Div)
3,5″ LCD-Farbbildschirm mit einer Auflösung von 320 x 240 Pixel
Bildschirm kann auf S/W-Darstellung umgeschaltet werden
Verschiedene Triggerungsmöglichkeiten: Flanke, Pulsweite, Video, Slope Bildschirm-Abbild (auch Multimeter)
kann gespeichert werden (Speicherfunktion)
Signalverläufe können mithilfe einer Recorder-Funktion aufgenommen und abgespielt werden
Digitalmultimeter mit automatischer Messbereichswahl (Auto Range) für
AC-/DC-Spannungsmessung bis zu 400V,
AC-/DC Strommessung bis zu 6 A
Widerstandsmessung bis zu 40 MOhm
Kapazitat bis zu 100uF
Weitere Funktionen Multimeter: Durchgangstest, Diodentest, Data-Hold-Funktion, Relativwertmessung
Netz- und Akku-Betrieb möglich (integrierter, wechselbarer LiIon-Akku für bis zu 8 h Betriebszeit)
Technische Daten Oszilloskop:
Kanal: 1 Bandbreite: 25 MHz Abtastrate: 200 MS/s Echtzeit
Anstiegszeit:7 ns Speichertiefe: 12 kpts
vertikale Empfindlichkeit: 5 mV/div ~ 20 V/div horizontale Zeitbasis: 10 ns/div …. 50s/div
Speicherform: Bitmap, Setup, Wellenform Trigger Modus: Edge, Pulse, Video, Slope
Schnittstelle: Mini-USB
Technische Daten Multimeter :
Digital-Multimeter: Display: 4000 Zähler
Gleichspannung: 400mV / 4V / 40V /400V ±(1%+ 5)
Wechselspannung: 400mV / 4V / 40V /400V ±(1,2%+ 5)
Gleichstrom: 400µA / 4000µA ±(1,2%+ 5) 40mA / 4000mA ±(1%+ 5) 6A ±(2,5%+ 5)
Wechselstrom: 400µA / 4000µA ±(2%+ 5) 40mA / 4000mA ±(1,5%+ 5) 6A ±(2,5%+ 5)
Widerstand: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm ±(1,2%+ 5) 40 MOhm ±(1,5%+ 5)
Kapazität: 51,2nF / 512nF / 5,12µF / 51,2µF / 100µF ±(3%+5)
Allgemeine Daten & Lieferumfang
Stromversorgung: 230VAC typisch ( 100-240V 50/60 Hz ) integriertes Akkupack
LCD Display: 3,5″ Full Color Display (320×240 Pixel)
Lieferumfang: Oszilloskop, Messleitungen, 1 Tastkopf(1:1 / 10:1), 10A Stromteiler, Netzkabel, Netzteill, Akkupack, USB-Kabel, Transport-/Aufbewahrungstasche, Bedienungsanleitung
Windows Software per Download : Waveform analysis Software V1.1
