Beschreibung
Produkt-Highlights
- Umschaltbar von einfachwirkend auf doppeltwirkend
- Hydraulische Endabschaltung in Heben
- Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
Beschreibung

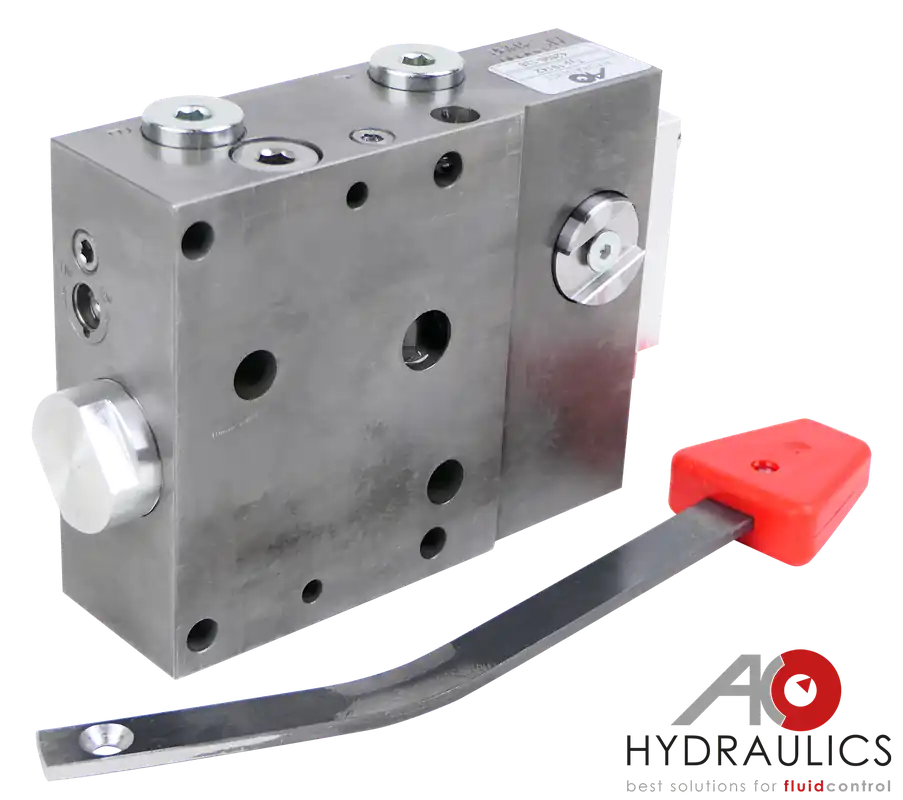

Produktinformationen „Zusatzsteuergerät zu Bosch SB7 Hydraulik“
Das Zusatzsteuergerät ist ein 5/4 Wegeventil, welches zur Steuerung von hydraulischen Verbrauchern manuell betätigt wird. Es ist ein Vierstellungssteuergerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Schwimmstellung kann sowohl bei doppelwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist während des Betriebes von doppeltwirkend auf einfachwirkend umstellbar. Der Bedienungshebel ist im Lieferumfang enthalten.Case-IHC: 844S, 846, 946, 1046, 1146, 1246, 743XL-856XL, 955XL-1055XL.Eicher: KönigstigerFendt: 102, 103, 104, 105, 106, 108, 200S, 300, 304, 305, 306, 307, 308, 309, 310, 311, 312, 395GTA, 600, 610, 611, 612, 614, 615. Kramer: alle Modelle. Lindner: mit Steyr Getriebe. MB-Trac: alle Modelle. Schlüter: alle Modelle. Steyr: Jubiläumsserie mit Regelhydraulik, Plus-Serie, Serie 80.Umschaltbar von einfachwirkend auf doppelwirkendHydraulische Endabschaltung in HebenGerastete Schwimmstellung als vierte Schaltstellung nach Senken
| Gewinde: | M18 x 1,5 |
|---|---|
| Druck max. (bar): | 220 |
| Durchfluss (l/min): | 70 |
| passend zu Case-IHC: | 743, 743XL, 745, 745XL, 844, 856, 856XL, 946, 955, 955XL, 956, 956XL, 1046, 1055, 1055XL, 1056, 1146, 1246, 1246XL |
| passend zu Fendt: | Farmer 2E, Farmer 4S, Farmer 103, Farmer 105, Farmer 106, Farmer 108, Farmer 200S, Farmer 201, Farmer 201S, Farmer 303, Farmer 304, Farmer 305, Farmer 307, Farmer 308, Farmer 309, Farmer 310, Farmer 311, Farmer 312, Favorit 600, Favorit 610, Favorit 612, Favorit 614, Favorit 615 |
| passend zu Lindner: | 420, 420S, 450, 450S, 1048, 1055, 1065, 1450, 1500, 1600, 1650, 1700, 1750 |
| passend zu Serie Case: | 700, 800, 900, 1000, D-Familie |
| passend zu Serie Fendt: | Farmer, Farmer 100, Farmer 200, Farmer 300, Favorit 600, GT Geräteträger |
| passend zu Serie Steyr: | 8000, 8100, Jubiläums Serie, Plus Serie |
| passend zu Steyr: | 30, 40, 50, 60, 70, 90, 430, 540, 545, 548, 650, 658, 760, 768, 870, 980, 988, 1090, 1100, 1108, 1200, 1400, 8045RS2, 8055, 8060, 8065, 8070, 8075, 8080, 8085RS2, 8090, 8095, 8100SK1, 8110SK2, 8120SK1, 8130, 8140, 8150, 8160, 8165, 8170, 8180, T188, T190, T288, T290 |
| passend zu Serie Lindner: | 400, 1000 |
| verwendbar anstatt Bosch: | 052, 0521705015, 0521705026, 0521705035, 0521705037, 0521705038, 0521705039, 0521705042, 0521705043, 0521705500, 0521705502, 0521705503, 0521705509, 0521705510, 0521705513, 0521705519, 0521705521, 0521705529, HY/SRZ 01 H1/1, HY/SRZ 01 H1/4, HY/SRZ 10H1/B1 |
| verwendbar anstatt Steyr: | 288730351, 390730070, 390730147, 390730192, 390730195, 390730197, 390730200, 390730205, 397730171, 397730190, 397730215 |
| Suchnummer: | 16366 |
