Beschreibung

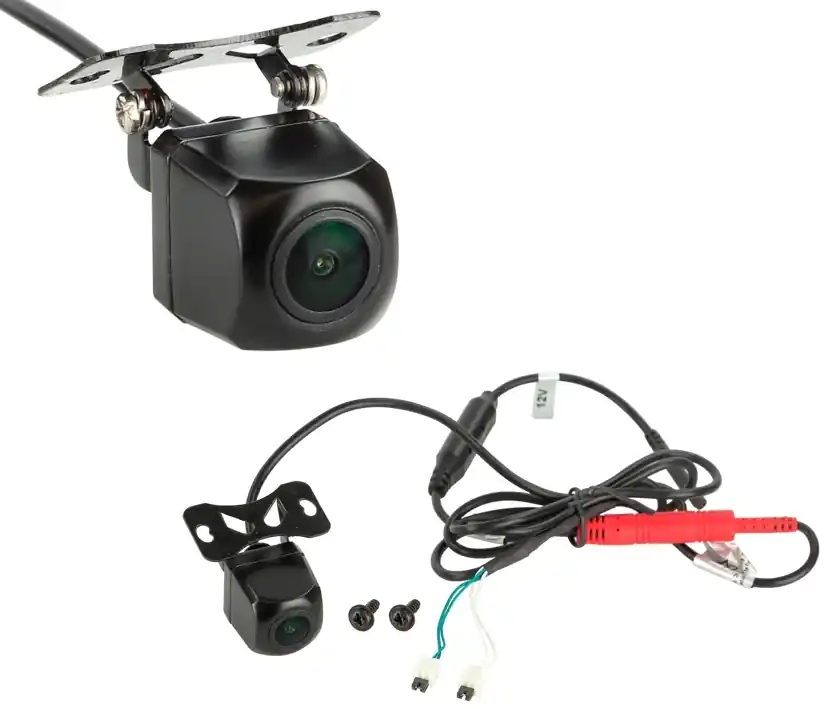

Mini AHD Kamera IP69K für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus Transporter
Kamera für Einbau, z.B. fürs KFZ, Caravan, Busse, Landmaschinen, Traktor, Yachten und Boote. Wasserfeste Aufbaukamera. Natürlich auch zum verbauen im Anlagenbau, Industrie an Maschinen da extrem stabiles Gehäuse IP69K
Besondere Eigenschaften:
Wasserdicht Allwetterfest IP-Norm IP69K
Temperatur Einsatzbereich -20°C ….. +70°C
Vollmetallgehäuse mit Befestigungsbügel Bauform: eckig
Montageart: Unterbau / Anbau
Mit Orientierungslinien / Spiegelungsfunktion / IP69K / Blickwinkel diagonal 210°
Dieses Kamera ist für den Dauerbetrieb geeignet
Kameraversorgungsspannung: +12V / +24V
Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert + schwarz: Karosseriemasse direkt GND + Cinch gelb: Videosignal /
Anschluss ohne Spannungswandler im Lieferumfang beschädigt die Kamera
Jumper: grün: Orientierungslinien aktivieren/deaktivieren / weiß: Spiegelungsfunktion aktivieren/deaktivieren
Technische Daten :
Aufbau: Kunststoff / Metall / Farbe: schwarz
Extras: Orientierungslinien / Spiegelungsfunktion über Jumper
Blickwinkel diagonal 210°
Sensor Typ: 1/2,8 AHD Chip 1080P x 720P Bildsystem: Farbe NTSC Effektive Pixel: 1080 x 720
Empfidlichkeit : nur: 0,03 Lux
Objektiv Linsenwinkel: diagonal 210° + 5° / Blickwinkel: horizontal 170° vertikal 120° + 5°
Staub und Wassergeschützt: IP69K
Anschluss: 4 Pin-Systemstecker DM=5,2mm
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler 3V Gleichspannung
Stromaufnahme: 100mA
1,0m Anschlusskabel an der Kamera mit 4 Pin üblichem kleinen Systemstecker DM 5,2mm
6,5m Verlängerung mit 4 Pin-Systemstecker DM 10mm ( female ) auf 4 Pin-Systemstecker DM 5,2mm ( male )
3,0m Stromleitung rot durchverkabelt: Anschluss an Kamera oder Anschluss Rückfahrlicht
3,0m Masseleitung GND schwarz durchverkabelt: Anschluss an Karosseriemasse oder direkt zum Monitor
20cm Anschlusskabel mit 4 Pin-Systemstecker DM 10mm ( female )
Betriebstemperaturbereich: -20°C – 70°C
Abmessungen: L / B / H – 28,3 mm / 23,4 mm / 23,4 mm
